การติดตั้งอุปกรณ์วัดการใช้ลมอัดและ DS 500 Intelligent Chart Recorder ในห้องคอมเพรสเซอร์สำหรับวิเคราะห์ระบบลมอัดในโรงงานอุตสาหกรรม

4 ขั้นตอนการวิเคราะห์ระบบลมอัด (Compressed Air Analysis) เพื่อเพิ่มประสิทธิภาพโรงงาน

การวิเคราะห์ระบบลมอัดอย่างเป็นระบบ เป็นหัวใจสำคัญในการ ลดต้นทุนพลังงาน, ตรวจจับการรั่วไหล, และ เพิ่มเสถียรภาพของกระบวนการผลิต โดยเฉพาะในโรงงานอุตสาหกรรมที่ใช้ลมอัดเป็นพลังงานหลัก การเริ่มต้นด้วยข้อมูลที่ถูกต้องและแม่นยำ จะช่วยให้การตัดสินใจมีประสิทธิภาพมากขึ้น


ขั้นตอนที่ 1: ติดตั้งอุปกรณ์วัดการใช้ลมอัดในจุดสำคัญ

ขั้นตอนแรกของการวิเคราะห์ระบบลมอัด คือการติดตั้ง เครื่องวัดอัตราการไหล (Flow Meter) และ เครื่องวัดปริมาณการใช้ลมอัด (Consumption Meter) ที่มีความแม่นยำสูงในจุดสำคัญของระบบ โดยเฉพาะ

  • ท่อเมนหลักของสถานีผลิตลมอัด

  • ห้องคอมเพรสเซอร์ (Compressor Room)

อุปกรณ์เหล่านี้จะถูกติดตั้งโดยตรงในไลน์หลักของระบบ เพื่อเก็บข้อมูลการใช้ลมอัดจริงแบบเรียลไทม์ ซึ่งเป็นพื้นฐานสำคัญของการวิเคราะห์ในทุกขั้นตอนถัดไป

การติดตั้งอุปกรณ์วัดการใช้ลมอัดและ DS 500 Intelligent Chart Recorder ในห้องคอมเพรสเซอร์สำหรับวิเคราะห์ระบบลมอัดในโรงงานอุตสาหกรรม

ภาพแสดงการใช้งาน DS 500 Intelligent Chart Recorder ร่วมกับเซนเซอร์วัดลมอัด Dew Point แรงดัน และพลังงานไฟฟ้า เพื่อตรวจสอบและวิเคราะห์ประสิทธิภาพระบบลมอัดในห้องคอมเพรสเซอร์ของโรงงานอุตสาหกรรม


ขั้นตอนที่ 2: บันทึกและวิเคราะห์ข้อมูลด้วย Intelligent Chart Recorder

หลังจากติดตั้งอุปกรณ์วัดแล้ว ขั้นตอนถัดไปคือการ บันทึกข้อมูลการใช้ลมอัดในท่อเมนหลัก โดยแนะนำให้ใช้ Intelligent Chart Recorder เพื่อให้ได้ข้อมูลที่ละเอียดและต่อเนื่อง

ตัวอย่างการใช้งานจริง คือการใช้
DS 500 Intelligent Chart Recorder ร่วมกับอุปกรณ์ตรวจวัดต่าง ๆ ได้แก่

  • VA 500 Consumption Sensor สำหรับวัดปริมาณการใช้ลมอัด

  • FA 510 Dew Point Sensor สำหรับวัดค่า Dew Point หรือ Pressure Dew Point

  • CS Current Clamp สำหรับวัดกระแสไฟฟ้าและการใช้พลังงาน

  • CS Pressure Sensor สำหรับวัดแรงดันลมอัด

อุปกรณ์ทั้งหมดนี้จะถูกติดตั้งที่จุดกำเนิดลมอัดในห้องคอมเพรสเซอร์ เพื่อให้ได้ภาพรวมของประสิทธิภาพระบบลมอัดอย่างครบถ้วน

บันทึกและวิเคราะห์ข้อมูลด้วย Intelligent Chart Recorder (2)

หลังจากติดตั้งอุปกรณ์วัดแล้ว ขั้นตอนถัดไปคือการ บันทึกข้อมูลการใช้ลมอัดในท่อเมนหลัก โดยแนะนำให้ใช้ Intelligent Chart Recorder เพื่อให้ได้ข้อมูลที่ละเอียดและต่อเนื่อง


ขั้นตอนที่ 3: เก็บข้อมูลอย่างน้อย 1 สัปดาห์เต็ม

ในทางปฏิบัติ การวัดและบันทึกข้อมูลระบบลมอัดควรดำเนินการ อย่างน้อย 1 สัปดาห์เต็ม โดยแนะนำให้เริ่มตั้งแต่ วันศุกร์ถึงวันศุกร์ เพื่อครอบคลุมรอบการผลิตทั้งหมด

ช่วงวันหยุดหรือวันหยุดสุดสัปดาห์ เป็นช่วงเวลาที่เหมาะสมอย่างยิ่งในการ

  • ตรวจจับ การรั่วไหลของลมอัด (Compressed Air Leakage)

  • วิเคราะห์พฤติกรรมการทำงานของคอมเพรสเซอร์

ตามหลักการแล้ว ช่วงที่ไม่มีการผลิต ปริมาณการใช้ลมอัดควรใกล้เคียง 0 m³/h แต่ในความเป็นจริง มักพบการใช้ลมจากการรั่วไหล ซึ่งจะเห็นได้ชัดเจนจากข้อมูลที่บันทึกไว้

เก็บข้อมูลอย่างน้อย 1 สัปดาห์เต็ม (3)

ในทางปฏิบัติ การวัดและบันทึกข้อมูลระบบลมอัดควรดำเนินการ อย่างน้อย 1 สัปดาห์เต็ม โดยแนะนำให้เริ่มตั้งแต่ วันศุกร์ถึงวันศุกร์ เพื่อครอบคลุมรอบการผลิตทั้งหมด


ขั้นตอนที่ 4: วิเคราะห์พฤติกรรมคอมเพรสเซอร์และวางแผนปรับปรุง

จากข้อมูลที่ได้ จะสามารถมองเห็น

  • การทำงานของคอมเพรสเซอร์ในช่วงวันหยุด

  • การใช้พลังงานเพื่อชดเชยการรั่วไหล

  • การใช้ลมอัดสูงสุด (Peak Load) ในช่วงเริ่มต้นสัปดาห์การผลิต

ข้อมูลเหล่านี้ช่วยให้ผู้บริหารและวิศวกรสามารถ

  • วางแผนแก้ไขจุดรั่วไหล

  • ปรับปรุงประสิทธิภาพระบบลมอัด

  • ลดค่าไฟฟ้าและต้นทุนการผลิตได้อย่างเป็นรูปธรรม

วิเคราะห์พฤติกรรมคอมเพรสเซอร์และวางแผนปรับปรุง

วิเคราะห์พฤติกรรมคอมเพรสเซอร์และวางแผนปรับปรุง


โซลูชันการวิเคราะห์ระบบลมอัดจาก CS INSTRUMENTS

DS 500 Intelligent Chart Recorder จาก CS INSTRUMENTS เป็นโซลูชันที่ออกแบบมาเพื่อการวิเคราะห์ระบบลมอัดและพลังงานโดยเฉพาะ สามารถปรับแต่งการใช้งานให้เหมาะสมกับแต่ละโรงงาน และรองรับการเชื่อมต่อกับเซนเซอร์หลากหลายประเภท

เหมาะสำหรับโรงงานที่ต้องการ

  • ตรวจสอบการใช้ลมอัดอย่างละเอียด

  • เพิ่มประสิทธิภาพพลังงาน

  • ลดต้นทุนในระยะยาว

ดูรายละเอียดสินค้าและโซลูชันเพิ่มเติมได้ที่ enlarge.co.th

0 comments
0 FacebookTwitterPinterestEmail
อุปกรณ์วัดค่า Dew Point สำหรับระบบลมอัดในกระบวนการพ่นสีอุตสาหกรรม ช่วยควบคุมความชื้นและคุณภาพลมอัดในโรงงาน

การวัดค่า Dew Point ในกระบวนการพ่นสีอุตสาหกรรม (Painting Process)

อุปกรณ์วัดค่า Dew Point สำหรับระบบลมอัดในกระบวนการพ่นสีอุตสาหกรรม ช่วยควบคุมความชื้นและคุณภาพลมอัดในโรงงาน

ภาพแสดงการติดตั้งอุปกรณ์วัดค่า Pressure Dew Point ในระบบลมอัดของกระบวนการพ่นสีอุตสาหกรรม เพื่อควบคุมความชื้น ลดปัญหาผิวสีเสีย และเพิ่มความเสถียรในการผลิต โดยใช้อุปกรณ์ตรวจวัด Dew Point สำหรับโรงงานอุตสาหกรรม

กระบวนการพ่นสีในอุตสาหกรรมยานยนต์และอุตสาหกรรมการผลิตอื่น ๆ จำเป็นต้องใช้ ลมอัด (Compressed Air) ที่มีคุณภาพสูง อย่างเคร่งครัด โดยเฉพาะในด้าน ความชื้นตกค้างในลมอัด ซึ่งแสดงค่าออกมาในรูปของ Pressure Dew Point

หากลมอัดมีความชื้นสูงเกินมาตรฐาน อาจก่อให้เกิดปัญหาต่าง ๆ เช่น

  • ผิวสีไม่เรียบ เกิดฟองอากาศ

  • สีหลุดลอกหรือยึดเกาะไม่ดี

  • เกิดคราบน้ำหรือรอยด่างบนชิ้นงาน

  • เพิ่มอัตราของเสียและต้นทุนการผลิต

ดังนั้น การควบคุมค่า Dew Point ของลมอัด จึงเป็นปัจจัยสำคัญที่ช่วยรักษาคุณภาพงานพ่นสีให้ได้มาตรฐานสากล


ความสำคัญของการตรวจวัด Pressure Dew Point อย่างต่อเนื่อง

เพื่อให้กระบวนการพ่นสีมีความเสถียรและเชื่อถือได้ (Process Reliability) แนะนำให้มีการ

  • ตรวจวัดค่า Pressure Dew Point อย่างต่อเนื่อง

  • ติดตั้งเซนเซอร์ หลังเครื่องทำลมแห้ง (Air Dryer)

  • และ ที่จุดใช้งานจริง (Point of Use)

การตรวจวัดแบบเรียลไทม์จะช่วยให้ผู้ควบคุมระบบสามารถตรวจพบความผิดปกติของลมอัดได้ทันที ลดความเสี่ยงต่อคุณภาพชิ้นงาน และช่วยวางแผนการบำรุงรักษาระบบลมได้อย่างมีประสิทธิภาพ


อุปกรณ์แนะนำสำหรับการวัด Dew Point ในระบบลมอัด

FA510 Dew Point Transmitter

FA510 เป็นเซนเซอร์วัดค่า Dew Point ที่ออกแบบมาสำหรับงานอุตสาหกรรมโดยเฉพาะ เหมาะสำหรับติดตั้งในระบบลมอัดของโรงงานพ่นสี จุดเด่น ได้แก่

  • วัดค่า Pressure Dew Point ได้อย่างแม่นยำ

  • รองรับการทำงานต่อเนื่องในสภาพแวดล้อมอุตสาหกรรม

  • เหมาะสำหรับติดตั้งหลัง Air Dryer หรือในไลน์ผลิต

  • ช่วยควบคุมคุณภาพลมอัดให้ได้มาตรฐานงานพ่นสี

DS400 Dew Point Monitoring Set

DS400 เป็นชุดระบบมอนิเตอร์ Dew Point ที่แสดงผลชัดเจน ใช้งานง่าย เหมาะสำหรับโรงงานที่ต้องการ

  • เฝ้าระวังค่า Dew Point แบบเรียลไทม์

  • แสดงผลและแจ้งเตือนเมื่อค่าความชื้นผิดปกติ

  • เพิ่มความมั่นใจในกระบวนการพ่นสีและกระบวนการผลิตอื่น ๆ

ทั้ง FA510 และ DS400 เป็นโซลูชันที่เหมาะสำหรับอุตสาหกรรมพ่นสี อุตสาหกรรมยานยนต์ และโรงงานที่ต้องการ ลมอัดคุณภาพสูง ซึ่งสามารถเลือกใช้งานได้ตามลักษณะระบบของแต่ละโรงงาน

สามารถดูรายละเอียดสินค้าและโซลูชันระบบลมอัดเพิ่มเติมได้ที่เว็บไซต์ enlarge.co.th

0 comments
0 FacebookTwitterPinterestEmail
แผนภาพกระบวนการลดความชื้นในระบบลมอัดด้วย refrigeration dryer และ desiccant dryer

การวัดความชื้นในระบบลมอัด (Humidity Measurement in Compressed Air Systems)

ลมอัดเป็นแหล่งพลังงานที่มีความยืดหยุ่นสูงและมีความน่าเชื่อถือ จึงกลายเป็นองค์ประกอบสำคัญในกระบวนการผลิตสมัยใหม่เกือบทุกอุตสาหกรรม ทั้งนี้ ความต้องการด้านคุณภาพของลมอัดจะแตกต่างกันไปตามลักษณะการใช้งาน โดยหนึ่งในปัจจัยพื้นฐานที่สุดคือ การควบคุมปริมาณความชื้น หรือค่า Dew Point / Pressure Dew Point เพื่อให้ระบบสามารถทำงานได้อย่างต่อเนื่อง มีเสถียรภาพ และปลอดภัยในระยะยาว

บริษัท CS INSTRUMENTS GmbH & Co. KG ได้พัฒนาเครื่องวัดค่า Pressure Dew Point รุ่น DS 400 ซึ่งออกแบบมาโดยเฉพาะสำหรับการวัดความชื้นในระบบลมอัดและก๊าซอุตสาหกรรม พร้อมคุณสมบัติที่เหนือกว่าเครื่องวัดทั่วไป


น้ำเข้าสู่ระบบลมอัดได้อย่างไร?

แผนภาพกระบวนการลดความชื้นในระบบลมอัดด้วย refrigeration dryer และ desiccant dryer

แผนภาพแสดงกระบวนการเกิดความชื้นในระบบลมอัด ตั้งแต่การดูดอากาศบรรยากาศเข้าสู่คอมเพรสเซอร์ การอัดอากาศที่ทำให้ไอน้ำควบแน่นเป็นคอนเดนเสท ไปจนถึงการลดความชื้นด้วย Refrigeration Dryer และ Desiccant Dryer พร้อมการวัดค่า Pressure Dew Point ด้วยอุปกรณ์ของ CS INSTRUMENTS เพื่อควบคุมคุณภาพลมอัดตามมาตรฐานอุตสาหกรรม

ลมอัดโดยทั่วไปถูกผลิตจากอากาศบรรยากาศที่ถูกดูดเข้าไปในระบบ จากนั้นถูกอัดด้วย คอมเพรสเซอร์แบบลูกสูบหรือสกรู และผ่านกระบวนการทำให้แห้งในระดับที่แตกต่างกัน เป้าหมายคือการผลิตลมอัดที่ แห้ง สะอาด ปราศจากน้ำมัน และมีฝุ่นต่ำที่สุด โดยใช้พลังงานอย่างมีประสิทธิภาพ

น้ำมันและฝุ่นสามารถกำจัดได้ด้วยระบบกรองหลายขั้นตอน ส่วน ความชื้นจำเป็นต้องถูกลดลงด้วยเครื่องทำลมแห้ง (Dryers) เช่น

  • Refrigeration Dryer

  • Membrane Dryer

  • Desiccant Dryer

อุณหภูมิที่สูงขึ้นและปริมาตรอากาศที่มากขึ้น ทำให้อากาศสามารถกักเก็บไอน้ำได้มากขึ้น แต่เมื่ออากาศถูกอัด ปริมาตรจะลดลงอย่างมาก จนถึงจุดที่อากาศไม่สามารถกักเก็บไอน้ำได้อีกต่อไป ทำให้เกิด การควบแน่น (Condensation)

ดังนั้น ที่ทางออกของคอมเพรสเซอร์ ลมอัดจะมีความชื้นสัมพัทธ์ 100% เสมอ และมีหยดน้ำปะปนอยู่ ปริมาณน้ำที่เกิดขึ้นอาจมีจำนวนมาก เช่น

คอมเพรสเซอร์ขนาด 30 kW ที่อุณหภูมิ 20°C และความชื้น 60% RH
สามารถปล่อยน้ำเข้าสู่ระบบลมอัดได้ถึง 20 ลิตร ภายใน 8 ชั่วโมง


ผลกระทบของความชื้นในระบบลมอัด

ลมอัดถูกนำไปใช้งานในหลายกระบวนการ ซึ่งแต่ละกระบวนการต้องการคุณภาพลมที่แตกต่างกัน การควบคุมความชื้นให้เหมาะสมเป็นเงื่อนไขสำคัญต่อความเสถียรของระบบในระยะยาว

ท่อลมอัดส่วนใหญ่ผลิตจากเหล็กหรือเหล็กไม่ชุบสังกะสี เมื่อความชื้นสัมพัทธ์เกิน 50% อัตราการกัดกร่อนจะเพิ่มขึ้นอย่างรวดเร็ว ส่งผลให้เกิดสนิม เศษสนิมหลุดไปอุดตันอุปกรณ์ปลายทาง เช่น

  • หัวฉีดอุดตัน

  • วาล์วควบคุมทำงานผิดพลาด

  • สายการผลิตหยุดชะงัก

  • ค่าใช้จ่ายในการซ่อมบำรุงเพิ่มสูงขึ้น

นอกจากนี้ ความชื้นยังส่งผลโดยตรงต่อคุณภาพของผลิตภัณฑ์ เช่น

  • วัตถุดิบดูดความชื้น (น้ำตาล เครื่องเทศ) จับตัวเป็นก้อน

  • เกิดฟองอากาศในงานพ่นสีและเคลือบผิว

  • ฝุ่นอุดตันรูเจาะ

  • วาล์วและอุปกรณ์ควบคุมแข็งตัวในฤดูหนาว


คุณภาพลมอัดที่แนะนำตามมาตรฐาน DIN ISO 8573-1

ตารางแนะนำคุณภาพลมอัดตามมาตรฐาน DIN ISO 8573-1 สำหรับงานอุตสาหกรรม

ตารางแสดง คุณภาพลมอัดที่แนะนำตามมาตรฐาน DIN ISO 8573-1 โดยจำแนกตามประเภทการใช้งาน เช่น ลมหายใจทางการแพทย์ ระบบพ่นสี เทคโนโลยีทางการแพทย์ งานควบคุมและวัดค่า ระบบลำเลียงอาหาร และงานอุตสาหกรรมทั่วไป พร้อมระบุระดับอนุภาค ความชื้นตกค้าง และค่า Pressure Dew Point (DTP) ที่เหมาะสมสำหรับแต่ละกระบวนการ

มาตรฐาน DIN ISO 8573-1 กำหนดระดับคุณภาพของลมอัด โดยพิจารณาจาก

  • ปริมาณอนุภาค

  • ปริมาณน้ำมัน

  • ค่า Pressure Dew Point

เพื่อให้เหมาะสมกับการใช้งานในแต่ละอุตสาหกรรม


ประเภทและหน้าที่ของเครื่องทำลมแห้ง (Dryers)

Pressure Dew Point คือค่าที่ใช้บ่งบอกความแห้งของลมอัด หมายถึงอุณหภูมิที่ไอน้ำในลมอัดเริ่มควบแน่นเป็นของเหลว ยิ่งค่า Pressure Dew Point ต่ำ ปริมาณไอน้ำในลมอัดยิ่งน้อย


Refrigeration Dryer สำหรับค่า Dew Point ประมาณ +2°Ctd

แผนภาพการทำงานของเครื่องทำลมแห้งแบบ refrigeration dryer ในระบบลมอัด

แผนภาพแสดงหลักการทำงานของ เครื่องทำลมแห้งแบบทำความเย็น (Refrigeration Dryer) โดยลมอัดที่มีความชื้นจะถูกทำให้เย็นลงผ่านตัวแลกเปลี่ยนความร้อน ทำให้ไอน้ำควบแน่นเป็นคอนเดนเสทและถูกแยกออกจากระบบ ส่งผลให้ลมอัดมีค่า Pressure Dew Point ประมาณ +2°C เหมาะสำหรับการใช้งานอุตสาหกรรมทั่วไป

Refrigeration Dryer ทำงานโดยการลดอุณหภูมิลมอัดลงเหลือประมาณ 2–5°C ทำให้ไอน้ำส่วนเกินควบแน่นและถูกแยกออก จากนั้นลมจะถูกอุ่นกลับสู่สภาวะปกติ

ปัญหาที่พบบ่อยคือ การตรวจสอบเพียงอุณหภูมิของระบบทำความเย็น ไม่สามารถยืนยันคุณภาพลมอัดได้จริง เช่น

  • ระบบระบายน้ำคอนเดนเสทอุดตัน

  • มีการรั่วหรือ Bypass ภายในเครื่อง

  • เครื่องทำลมแห้งขัดข้องโดยไม่รู้ตัว

ผลลัพธ์คือเกิดน้ำสะสมในท่อลม ซึ่งยากต่อการกำจัดและส่งผลระยะยาว


Desiccant Dryer สำหรับค่า Dew Point -30 ถึง -40°Ctd

แผนภาพการทำงานของเครื่องทำลมแห้งแบบดูดซับสำหรับลมอัดอุตสาหกรรม

แผนภาพแสดงหลักการทำงานของ เครื่องทำลมแห้งแบบดูดซับ (Desiccant Dryer) ซึ่งใช้สารดูดความชื้นในการดูดซับไอน้ำจากลมอัด ทำให้สามารถควบคุมค่า Pressure Dew Point ได้ต่ำถึง -30 ถึง -40°C เหมาะสำหรับกระบวนการอุตสาหกรรมที่ต้องการลมอัดแห้งมาก

Desiccant Dryer ใช้สารดูดความชื้นในการดูดซับไอน้ำ สามารถทำให้ลมอัดมีค่า Pressure Dew Point ต่ำถึง -40°C หรือมากกว่า

ระบบแบบ Regenerative จะมีถังดูดซับ 2 ถัง ทำงานสลับกัน โดยสารดูดซับมีอายุการใช้งานประมาณ 3–5 ปี ซึ่งอาจสั้นลงหาก

  • ระบบถูกใช้งานเกินกำลัง

  • มีน้ำหรือน้ำมันเข้าสู่ระบบ

  • การ Regeneration ไม่เหมาะสม


ความมั่นคงของกระบวนการด้วยชุดวัด Dew Point รุ่น DS 400

DS 400 Dew Point Set ประกอบด้วย

  • DS 400 Paperless Recorder

  • FA 510 Dew Point Sensor

  • Measuring Chamber สำหรับแรงดันสูงถึง 16 / 50 / 350 bar

จุดเด่นสำคัญ:

  • หน้าจอสี Touchscreen ขนาด 3.5”

  • แสดงกราฟค่า Dew Point แบบ Real-time

  • บันทึกข้อมูลระยะยาวหลายปี

  • พิมพ์กราฟได้ทันทีผ่าน USB

  • รองรับ Alarm, Ethernet, Modbus และ Web Server

  • เชื่อมต่อ Sensor ได้สูงสุด 4 ตัว

เหมาะสำหรับ Energy Management, ISO 8573, Preventive Maintenance และ Quality Assurance


🔧 สินค้าที่เกี่ยวข้อง

  • Dew Point Transmitter DS 400

  • FA 510 Dew Point Sensor

  • Compressed Air Quality Monitoring

  • Energy Management for Compressed Air

  • ISO 8573-1 Measurement Solutions

0 comments
0 FacebookTwitterPinterestEmail
dew point sensor สำหรับก๊าซเชื้อเพลิงกลุ่มที่ 2

การวัดความชื้นตกค้างในก๊าซเชื้อเพลิงกลุ่มที่ 2 (Residual Moisture Measurement in 2nd Gas Family)

ปัจจัยสำคัญต่อความปลอดภัย ประสิทธิภาพ และความถูกต้องในการคิดค่าก๊าซ

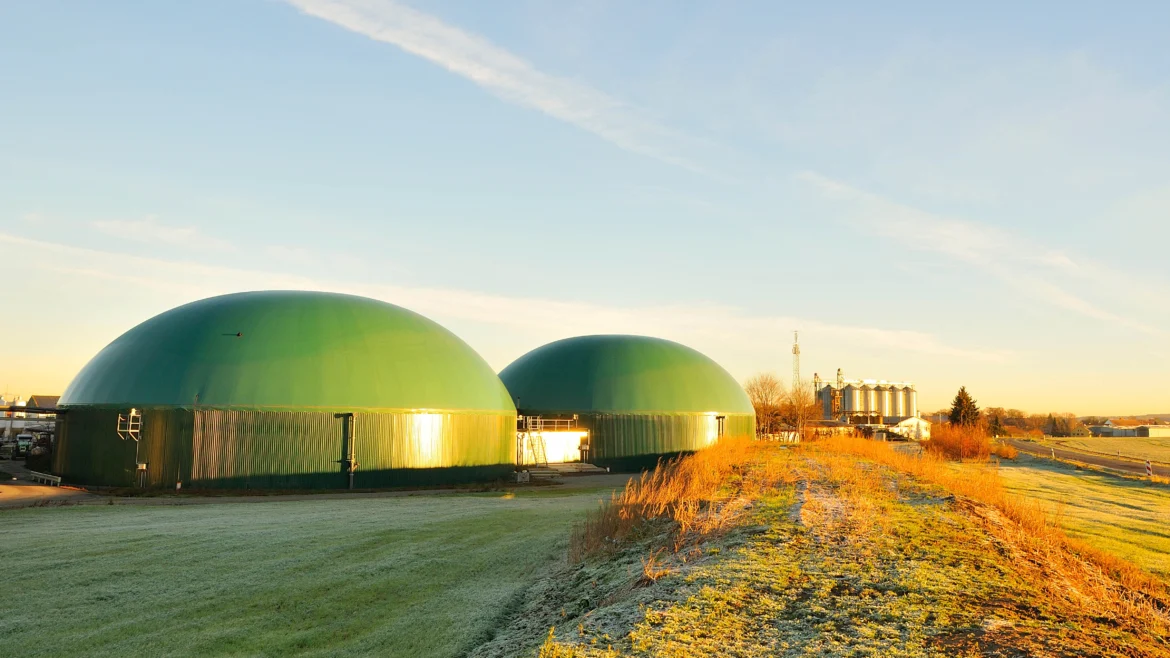

dew point sensor สำหรับก๊าซเชื้อเพลิงกลุ่มที่ 2

ภาพแสดงการใช้งาน Dew Point และ Residual Moisture Sensor สำหรับตรวจสอบปริมาณน้ำในก๊าซเชื้อเพลิง เพื่อป้องกันการเกิดน้ำแข็ง การอุดตัน และความเสียหายของระบบท่อก๊าซ

ก๊าซเชื้อเพลิงใน กลุ่มที่ 2 (2nd Gas Family) ประกอบด้วยก๊าซธรรมชาติ (Natural Gas), ไฮโดรเจน (Hydrogen) รวมถึงก๊าซชีวภาพ เช่น ก๊าซจากระบบบำบัดน้ำเสีย (Sewage Gas) และ Biogas ซึ่งถูกนำมาใช้เป็นพลังงานและป้อนเข้าสู่ระบบท่อก๊าซสาธารณะอย่างแพร่หลาย

การควบคุมคุณภาพของก๊าซเหล่านี้ โดยเฉพาะ ปริมาณความชื้นตกค้าง (Residual Moisture) เป็นปัจจัยสำคัญที่ส่งผลโดยตรงต่อความปลอดภัย ประสิทธิภาพการเผาไหม้ และความถูกต้องในการวัดปริมาณก๊าซเชื้อเพลิง


มาตรฐาน DVGW G260 และข้อกำหนดด้านความชื้นในก๊าซ

มาตรฐาน DVGW G260 กำหนดค่าขีดจำกัดขององค์ประกอบต่าง ๆ ที่อนุญาตให้มีอยู่ในก๊าซเชื้อเพลิง เพื่อให้สามารถป้อนเข้าสู่เครือข่ายก๊าซสาธารณะได้อย่างปลอดภัย หากก๊าซไม่เป็นไปตามข้อกำหนดดังกล่าว การป้อนก๊าซเข้าสู่ระบบต้องถูกระงับทันที เพื่อหลีกเลี่ยงปัญหาทางเทคนิคและความคลาดเคลื่อนในการคิดค่าพลังงาน ณ จุดเชื่อมต่อทางกฎหมาย (Legal Entity Boundary)

นอกจากการกำหนดค่าจำกัดของสารปนเปื้อน เช่น กำมะถัน (Sulphur), แอมโมเนีย (Ammonia) หรือซิลิกอนแล้ว ปริมาณน้ำในก๊าซ (Water Content) ยังเป็นพารามิเตอร์สำคัญ เนื่องจากมีผลโดยตรงต่อค่าความสามารถในการเผาไหม้ (Combustion Capacity) ของก๊าซเชื้อเพลิง


ความสำคัญของการวัดความชื้นตกค้าง (Residual Moisture)

ปริมาณความชื้นตกค้างในก๊าซถูกกำหนดโดยอ้างอิงจาก อุณหภูมิต่ำสุดที่อาจเกิดขึ้นจริง ในระบบ และต้องคำนึงถึงการเปลี่ยนแปลงของความดันและอุณหภูมิ เพื่อป้องกันการเกิดการควบแน่น (Condensation) ภายในท่อก๊าซ

หากปริมาณน้ำในก๊าซสูงเกินค่าที่กำหนด อาจก่อให้เกิดปัญหาต่าง ๆ เช่น

  • การเกิดน้ำแข็งในช่วงอากาศหนาว

  • ความเสียหายต่ออุปกรณ์สำคัญในระบบ

  • การอุดตันของท่อก๊าซ

  • การหยุดจ่ายก๊าซโดยไม่คาดคิด

ดังนั้น การตรวจวัดและติดตามความชื้นตกค้างอย่างต่อเนื่องด้วยอุปกรณ์ที่เหมาะสมจึงเป็นสิ่งจำเป็น


ผลกระทบของความชื้นต่อปริมาตรก๊าซและการคิดค่าพลังงาน

นอกจากปัญหาด้านเทคนิคแล้ว ความชื้นที่สูงเกินไปยังส่งผลต่อ ปริมาตรก๊าซมาตรฐาน (Standard Gas Volume) และกำลังการเผาไหม้ของหัวเผา (Burner Output)

การคิดค่าก๊าซอ้างอิงจากปริมาตรมาตรฐาน (Standard Cubic Metre – Nm³) หากก๊าซมีน้ำผสมอยู่มาก พลังงานส่วนหนึ่งจะถูกใช้ไปกับการระเหยน้ำ ส่งผลให้กำลังการเผาไหม้ลดลง และความผันผวนของอุณหภูมิยิ่งทำให้ปัญหานี้รุนแรงขึ้น

ตัวอย่างเชิงเทคนิค

  • ปริมาตรก๊าซมาตรฐาน 1000 Nm³
    (1013.25 mbar, 0°C, ความชื้น 0% RH)

  • เมื่อแปลงเป็นสภาวะใช้งานจริงที่
    20°C, 970 mbar abs., ความชื้น 60% RH

  • ปริมาตรก๊าซจริงจะเหลือเพียง ประมาณ 880 m³


ความท้าทายของการวัดปริมาตรก๊าซในสภาวะจริง

เครื่องวัดอัตราการไหลของก๊าซแบบทั่วไป (Conventional Flow Meters) มัก ไม่ชดเชยความดันและอุณหภูมิ และจะวัดเพียงปริมาตรก๊าซตามสภาพแวดล้อมจริงเท่านั้น ไม่ใช่ปริมาตรมาตรฐานที่ 1013.25 mbar และ 0°C

หากความชื้นสูงหรืออุณหภูมิผันผวนมาก ความแตกต่างระหว่างปริมาตรมาตรฐานและปริมาตรจริงจะเพิ่มขึ้น ซึ่งอาจทำให้เกิดความคลาดเคลื่อนในการหักปริมาณก๊าซและการคิดค่าพลังงานมากกว่าที่ควรเป็น


🔧 สินค้าที่เกี่ยวข้อง

  • Dew Point Transmitter สำหรับก๊าซเชื้อเพลิง

  • Residual Moisture / Humidity Sensor สำหรับ Natural Gas & Biogas

  • Pressure & Temperature Compensated Flow Meter

  • Gas Quality Monitoring System

  • Energy & Gas Measurement Solutions

0 comments
0 FacebookTwitterPinterestEmail
thermal mass flow meter สำหรับควบคุมอัตราการไหลของอากาศในระบบบำบัดน้ำเสีย

Thermal Mass Flow Meters สำหรับระบบบำบัดน้ำเสีย

การวัดการใช้ลมอัดอย่างแม่นยำเพื่อเพิ่มประสิทธิภาพและประหยัดพลังงาน

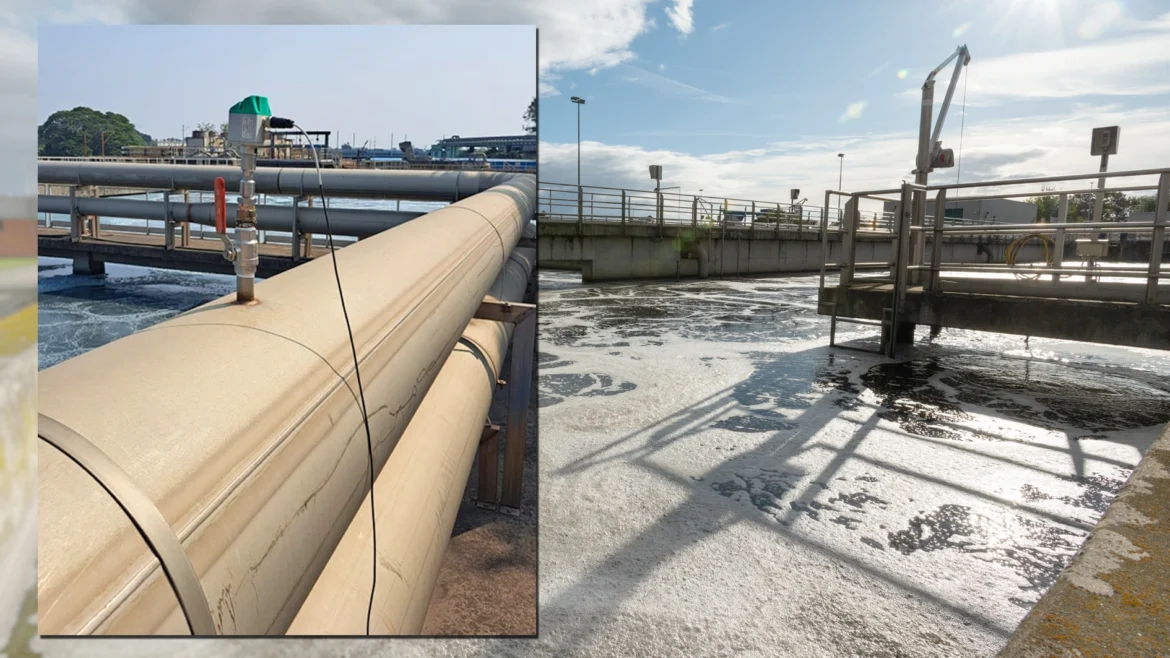

thermal mass flow meter สำหรับควบคุมอัตราการไหลของอากาศในระบบบำบัดน้ำเสีย

ภาพแสดงการใช้งาน Thermal Mass Flow Meter สำหรับระบบบำบัดน้ำเสีย ใช้สำหรับวัดอัตราการไหลของลมอัดในกระบวนการเติมอากาศและกระบวนการอื่น ๆ ช่วยควบคุมการใช้พลังงาน เพิ่มประสิทธิภาพการบำบัดน้ำเสีย และลดต้นทุนการดำเนินงาน

การตรวจสอบและควบคุมการใช้ลมอัด (Compressed Air Consumption) เป็นปัจจัยสำคัญในระบบบำบัดน้ำเสีย เนื่องจากลมอัดมีบทบาทหลักในการควบคุมอัตราการไหลของอากาศในโรงบำบัดน้ำเสีย (Wastewater Treatment Plant) โดยเฉพาะในกระบวนการเติมอากาศ (Aeration) ซึ่งส่งผลโดยตรงต่อประสิทธิภาพการบำบัด คุณภาพน้ำ และการใช้พลังงานโดยรวม

Thermal Mass Flow Meters จาก CS INSTRUMENTS เป็นอุปกรณ์ที่เหมาะสมอย่างยิ่งสำหรับการวัดอัตราการไหลของลมอัดในงานบำบัดน้ำเสีย ด้วยความแม่นยำสูง ความเสถียร และความทนทานต่อสภาพแวดล้อมอุตสาหกรรม


ความสำคัญของการวัดลมอัดในระบบบำบัดน้ำเสีย

ภาคส่วนบำบัดน้ำเสียมีบทบาทสำคัญต่อการปกป้องสุขภาพของประชาชนและสิ่งแวดล้อม โดยครอบคลุมตั้งแต่การรวบรวม การบำบัด ไปจนถึงการปล่อยน้ำทิ้งจากที่อยู่อาศัย ธุรกิจ และโรงงานอุตสาหกรรม การควบคุมการใช้ลมอัดอย่างแม่นยำจึงช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ ลดการใช้พลังงานเกินความจำเป็น และลดต้นทุนการดำเนินงานในระยะยาว


Thermal Insertion Mass Flow Sensor: แข็งแรง ติดตั้งง่าย เหมาะกับงานภาคสนาม

CS INSTRUMENTS ได้พัฒนา Thermal Mass Flow Sensor แบบ Insertion Type ซึ่งสามารถติดตั้งโดยตรงกับท่อหรือท่อระบายน้ำผ่านข้อต่อเกลียวและบอลวาล์ว (Ball Valve) ทำให้สามารถติดตั้งหรือถอดบำรุงรักษาได้โดยไม่ต้องหยุดระบบ

ด้วยการออกแบบที่แข็งแรงและใช้วัสดุคุณภาพสูง เซนเซอร์ชนิดนี้สามารถทำงานได้อย่างแม่นยำและเชื่อถือได้ แม้ในสภาพแวดล้อมที่รุนแรง เช่น พื้นที่กลางแจ้ง ความชื้นสูง หรือสภาพอุตสาหกรรมหนัก อีกทั้งยังมีต้นทุนคุ้มค่า ติดตั้งง่าย และต้องการการบำรุงรักษาน้อย


การใช้งาน Thermal Mass Flow Meters ในระบบบำบัดน้ำเสีย

1. การวัดลมเติมอากาศในบ่อ Aeration

การวัดอัตราการไหลของอากาศในบ่อเติมอากาศเป็นหัวใจของกระบวนการบำบัดน้ำเสีย ความแม่นยำในการวัดมีผลต่อการเจริญเติบโตของจุลินทรีย์ที่ทำหน้าที่ย่อยสลายสารปนเปื้อน Thermal Mass Flow Meters สามารถวัดปริมาณลมที่ใช้ในกระบวนการ Aeration ได้อย่างแม่นยำ ช่วยให้สามารถควบคุม ปรับสมดุล และเพิ่มประสิทธิภาพของกระบวนการได้อย่างเหมาะสม

2. การวัดลมอัดในกระบวนการกวนและผสม

นอกจากการเติมอากาศแล้ว Thermal Mass Flow Sensors ยังสามารถใช้วัดลมอัดที่ใช้ในกระบวนการกวนหรือผสม (Agitation / Mixing) ได้อย่างมีประสิทธิภาพ ช่วยให้การควบคุมกระบวนการมีความแม่นยำ และลดการใช้พลังงานที่ไม่จำเป็น

3. การวัดอากาศระบาย (Exhaust Air)

Thermal Mass Flow Meters ยังสามารถนำไปใช้วัดอัตราการไหลของอากาศระบายในระบบบำบัดน้ำเสีย เพื่อช่วยในการตรวจสอบประสิทธิภาพของระบบและสนับสนุนการบริหารจัดการพลังงานโดยรวม


สรุป: โซลูชันวัดลมอัดเพื่อประสิทธิภาพและการประหยัดพลังงาน

Thermal Mass Flow Sensors จาก CS INSTRUMENTS คือโซลูชันที่ทันสมัยและเชื่อถือได้สำหรับการวัดลมอัดในโรงบำบัดน้ำเสีย ช่วยให้ระบบบำบัดทำงานได้อย่างมีประสิทธิภาพ ควบคุมกระบวนการได้อย่างแม่นยำ และลดการใช้พลังงานในระยะยาว พร้อมตอบโจทย์ทั้งด้านเทคนิคและความยั่งยืน


🔧 แนะนำกลุ่มสินค้าที่เกี่ยวข้อง (สำหรับเชื่อมบน enlarge.co.th)

คุณสามารถเชื่อมบทความนี้กับหมวดสินค้าในเว็บไซต์ได้ เช่น:

  • Thermal Mass Flow Meter / Flow Sensor สำหรับลมอัด

  • Compressed Air Flow Meter สำหรับงานอุตสาหกรรมและระบบบำบัดน้ำเสีย

  • Energy Management System (EMS) สำหรับโรงงานและระบบสาธารณูปโภค

  • Data Logger & Monitoring System สำหรับการเก็บข้อมูลและวิเคราะห์พลังงาน

  • Pressure & Dew Point Sensors สำหรับควบคุมคุณภาพลมอัด

0 comments
0 FacebookTwitterPinterestEmail
VD500 flow meter สำหรับวิเคราะห์ประสิทธิภาพคอมเพรสเซอร์

การวิเคราะห์ประสิทธิภาพ (Efficiency / FAD) ของคอมเพรสเซอร์ด้วย VD500 Flow Meter

โซลูชันวัดอัตราการไหลลมอัดเพื่อการบริหารจัดการพลังงานอย่างแม่นยำ

VD500 flow meter สำหรับวิเคราะห์ประสิทธิภาพคอมเพรสเซอร์

ภาพแสดงการติดตั้ง VD500 Flow Meter ที่ทางออกของคอมเพรสเซอร์ เพื่อวัดอัตราการไหลของลมอัดและค่า FAD สำหรับการวิเคราะห์ประสิทธิภาพและการบริหารจัดการพลังงานในระบบลมอัด

การวิเคราะห์ประสิทธิภาพของคอมเพรสเซอร์ (Compressor Efficiency Analysis) และการวัดค่า FAD – Free Air Delivery เป็นขั้นตอนสำคัญในการบริหารจัดการระบบลมอัดและพลังงานในโรงงานอุตสาหกรรม การติดตั้ง Compressed Air Flow Meter ที่มีความแม่นยำสูงในตำแหน่งที่เหมาะสม เป็นจุดเริ่มต้นของการได้มาซึ่งข้อมูลที่เชื่อถือได้สำหรับการวิเคราะห์และปรับปรุงประสิทธิภาพระบบ


การติดตั้ง Flow Meter เพื่อวิเคราะห์ประสิทธิภาพคอมเพรสเซอร์

ขั้นตอนแรกคือการติดตั้ง เครื่องวัดอัตราการไหลของลมอัด (Compressed Air Flow Meter) ในจุดสำคัญของระบบ เช่น ท่อหลักหลังคอมเพรสเซอร์ (Downstream of Compressor) โดย Flow Meter จะถูกติดตั้งโดยตรงที่ท่อทางออกของคอมเพรสเซอร์ เพื่อบันทึกการใช้ลมอัดจริงในสายหลัก

การวัดอัตราการไหลของลมอัดควรทำควบคู่กับการบันทึกข้อมูลการใช้พลังงานไฟฟ้าของคอมเพรสเซอร์ (kWh) โดยใช้ Data Logger หรือระบบ Energy Monitoring เพื่อให้ได้ข้อมูลที่สอดคล้องกันแบบเรียลไทม์


การคำนวณ Specific Power เพื่อประเมินประสิทธิภาพ

เมื่อทำการวัด

  • ปริมาณการใช้พลังงานไฟฟ้า (kWh)

  • อัตราการผลิตลมอัดของคอมเพรสเซอร์ (m³)

พร้อมกัน จะสามารถคำนวณค่า Specific Power (kWh/m³) ได้ ซึ่งเป็นตัวชี้วัดสำคัญที่บอกว่า คอมเพรสเซอร์ต้องใช้พลังงานเท่าใดในการผลิตลมอัด 1 ลูกบาศก์เมตร

เนื่องจากต้นทุนด้านพลังงานคิดเป็นสัดส่วนสูงที่สุดของต้นทุนรวมในระบบลมอัด การติดตามค่า Specific Power อย่างต่อเนื่องจึงช่วยให้สามารถตรวจพบความเสื่อมประสิทธิภาพของคอมเพรสเซอร์ได้ตั้งแต่ระยะเริ่มต้น และดำเนินการแก้ไขได้ทันท่วงที


ความท้าทายของการวัดค่า FAD โดยตรง

การวัดอัตราการผลิตลมอัด (FAD) โดยตรงที่ทางออกของคอมเพรสเซอร์ถือเป็นความท้าทายทางเทคนิค เนื่องจากสภาพการทำงานที่รุนแรง ได้แก่

  • ความเร็วของลมอัดที่สูงมาก

  • อุณหภูมิของลมอัดสูงกว่าการวัดทั่วไป

  • ความชื้นสัมพัทธ์ใกล้จุดอิ่มตัว ทำให้เกิดการควบแน่น

สภาวะเหล่านี้ไม่เหมาะกับหลักการวัดทุกรูปแบบ และต้องใช้อุปกรณ์ที่ออกแบบมาสำหรับงานอุตสาหกรรมหนักโดยเฉพาะ


VD500 Flow Meter: ออกแบบมาสำหรับงาน FAD โดยตรง

VD500 Flow Meter เป็นเครื่องวัดอัตราการไหลของลมอัดที่ทำงานตามหลักการ Differential Pressure ซึ่งเหมาะอย่างยิ่งสำหรับการวัดค่า FAD โดยตรงที่ทางออกของคอมเพรสเซอร์

คุณสมบัติเด่นของ VD500:

  • รองรับความเร็วลมสูงถึง 600 m/s

  • ใช้งานได้ในสภาวะลมร้อนและความชื้นสูง

  • วัดได้โดยตรงที่ทางออกคอมเพรสเซอร์ อุณหภูมิสูงสุดถึง 180°C

  • ความแม่นยำสูง เหมาะสำหรับการวิเคราะห์ Efficiency และ Energy Management

VD500 จึงเป็นโซลูชันที่เหมาะสำหรับโรงงานที่ต้องการวิเคราะห์ประสิทธิภาพคอมเพรสเซอร์และควบคุมต้นทุนพลังงานอย่างจริงจัง


🔧 สินค้าที่เกี่ยวข้อง

  • VD500 Compressed Air Flow Meter

  • Thermal / Differential Pressure Flow Meter สำหรับลมอัด

  • Energy Management System (EMS)

  • Data Logger & Power Monitoring System

  • Compressed Air Monitoring Solutions

0 comments
0 FacebookTwitterPinterestEmail

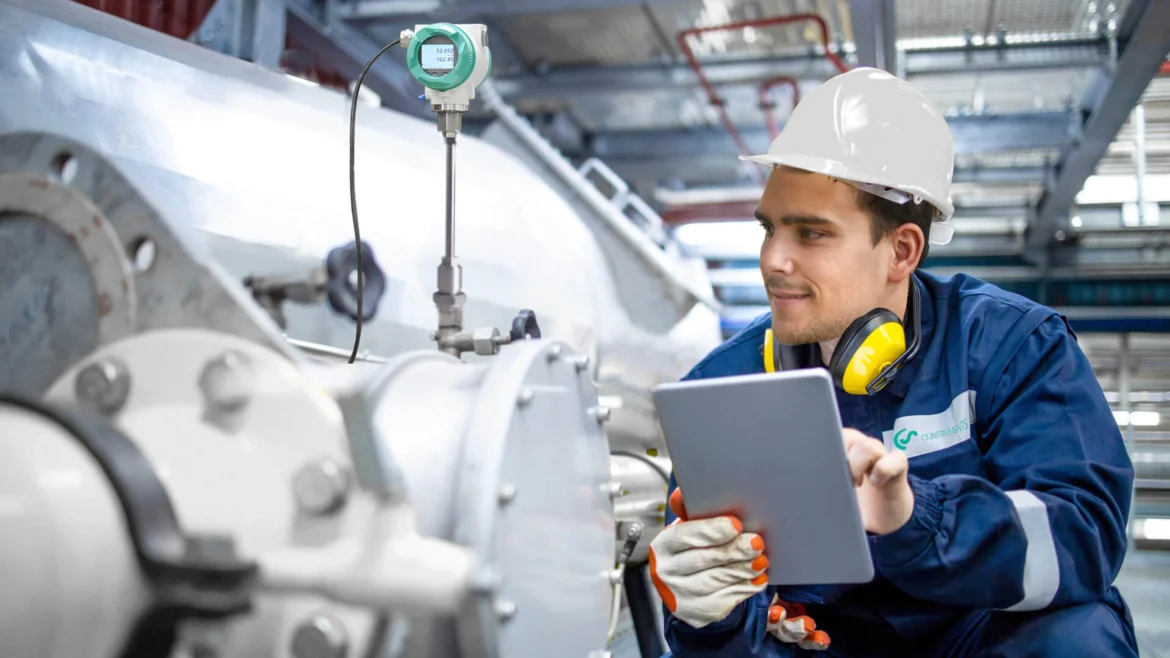

การวัดการใช้ลมอัดในระบบอุตสาหกรรม เพื่อการจัดการพลังงาน

การวัดการใช้ลมอัด (Consumption Measurement of Compressed Air)

การวัดการใช้ลมอัดในระบบอุตสาหกรรม เพื่อการจัดการพลังงาน
การวัดการใช้ลมอัดในระบบอุตสาหกรรม เพื่อการจัดการพลังงาน

การวัดการใช้ลมอัด (Consumption Measurement) เป็นองค์ประกอบสำคัญของการบริหารจัดการพลังงานในระบบอุตสาหกรรม เนื่องจากลมอัดเป็นพลังงานที่ถูกใช้งานอย่างต่อเนื่องในหลายกระบวนการผลิต การใช้งานลมอัดอย่างมีประสิทธิภาพไม่เพียงช่วยควบคุมต้นทุนการผลิตเท่านั้น แต่ยังช่วยลดผลกระทบต่อสิ่งแวดล้อม และสนับสนุนความยั่งยืนของกระบวนการผลิตโดยรวมอีกด้วย

ด้วยเหตุนี้ เครื่องมือวัดการใช้ลมอัด จึงเป็นอุปกรณ์ที่ขาดไม่ได้สำหรับโรงงานอุตสาหกรรมในการตรวจสอบการใช้พลังงานอย่างแม่นยำ และค้นหาโอกาสในการปรับปรุงประสิทธิภาพของระบบลมอัด

👉 ดูโซลูชันด้าน ระบบลมอัดและเครื่องมือวัดอุตสาหกรรม ได้ที่
🔗 https://enlarge.co.th


เครื่องวัดการใช้ลมอัดกับการควบคุมต้นทุนพลังงาน

หนึ่งในอุปกรณ์พื้นฐานที่มีความสำคัญคือ เครื่องวัดลมอัด (Compressed Air Meter) ซึ่งสามารถบันทึกปริมาณการใช้ลมอัดจริงในช่วงเวลาที่กำหนดได้อย่างแม่นยำ

การตรวจวัดและบันทึกข้อมูลอย่างต่อเนื่องช่วยให้โรงงานสามารถ

  • วิเคราะห์และควบคุมค่าใช้จ่ายด้านพลังงานได้อย่างมีประสิทธิภาพ
  • ตรวจพบการรั่วไหลของลมอัด (Leakage)
  • ระบุจุดที่ระบบลมอัดทำงานได้ไม่เต็มประสิทธิภาพ

สิ่งเหล่านี้ช่วยลดการสูญเสียพลังงาน ลดต้นทุนการผลิต และช่วยลดปริมาณการปล่อยพลังงานที่ไม่จำเป็นออกสู่สิ่งแวดล้อม

👉 เลือกชม เครื่องมือวัดลมอัดสำหรับโรงงานอุตสาหกรรม
🔗 https://enlarge.co.th


การวัดการใช้ลมอัดกับการบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance)

นอกเหนือจากการควบคุมต้นทุนแล้ว เครื่องวัดการใช้ลมอัดรุ่นใหม่ ยังมีบทบาทสำคัญในการสนับสนุนงาน Predictive Maintenance ของระบบลมอัดอีกด้วย

การเฝ้าติดตามข้อมูลการใช้ลมอัดอย่างต่อเนื่องช่วยให้สามารถตรวจพบความผิดปกติของระบบได้ตั้งแต่ระยะเริ่มต้น เช่น

  • การเปลี่ยนแปลงของอัตราการไหลที่ผิดปกติ
  • การทำงานของระบบลมอัดที่ไม่สม่ำเสมอ

การตรวจพบปัญหาได้ล่วงหน้าช่วยลด Downtime ของเครื่องจักร เพิ่มความเสถียรของกระบวนการผลิต และยืดอายุการใช้งานของระบบลมอัดโดยรวม


การประยุกต์ใช้งานระบบวัดการใช้ลมอัดในภาคอุตสาหกรรม

ปัจจุบัน ระบบวัดการใช้ลมอัด (Consumption Measurement System) ถูกนำไปใช้งานในอุตสาหกรรมหลากหลายประเภท เช่น

  • โรงงานผลิตชิ้นส่วนยานยนต์
  • อุตสาหกรรมอาหารและยา
  • อุตสาหกรรมอิเล็กทรอนิกส์
  • โรงงานที่ต้องการบริหารจัดการพลังงานอย่างมีประสิทธิภาพ

ในหมวดหมู่นี้ เราจะนำเสนอ ตัวอย่างการใช้งานจริงของระบบวัดการใช้ลมอัด เพื่อช่วยให้โรงงานสามารถนำข้อมูลไปวิเคราะห์ วางแผนปรับปรุงระบบ และเพิ่มประสิทธิภาพการใช้พลังงานได้อย่างยั่งยืน

👉 ศึกษาเพิ่มเติมเกี่ยวกับ โซลูชันการวัดการใช้ลมอัดและระบบลมอัดอุตสาหกรรม
🔗 https://enlarge.co.th

0 comments
0 FacebookTwitterPinterestEmail

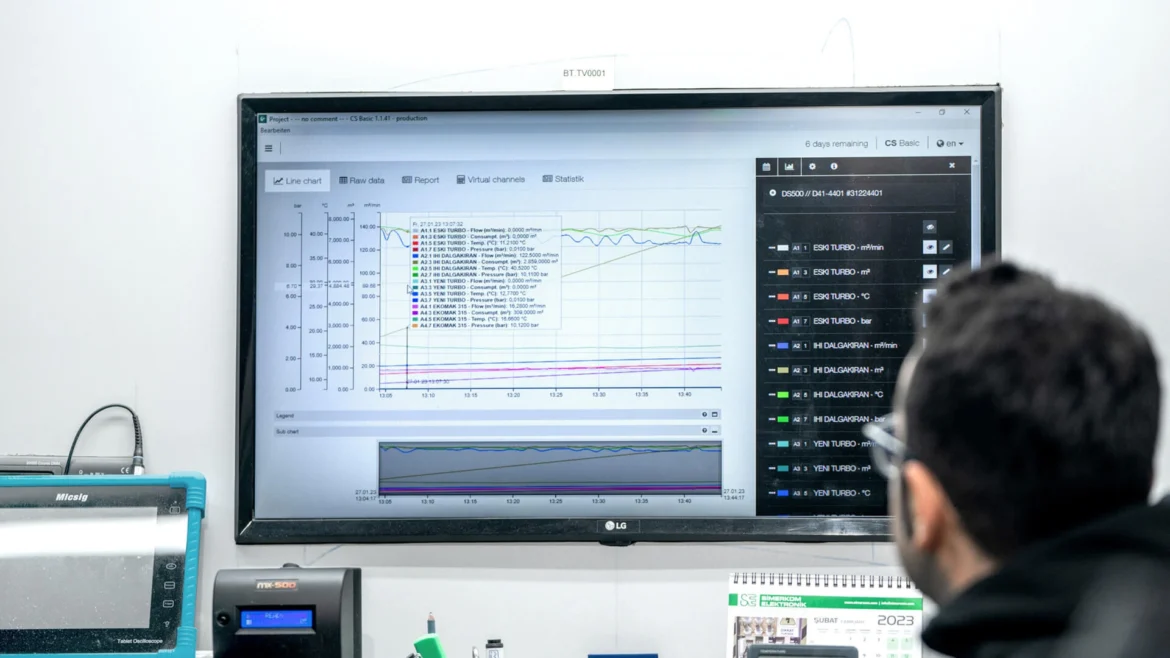

ระบบ Energy Management วิเคราะห์การใช้พลังงานของระบบลมอัด

Energy Management สำหรับระบบลมอัดในโรงงานอุตสาหกรรม

เพิ่มประสิทธิภาพการใช้พลังงานอย่างเป็นระบบ

ระบบ Energy Management วิเคราะห์การใช้พลังงานของระบบลมอัด

โซลูชัน Energy Management สำหรับระบบลมอัด ช่วยโรงงานอุตสาหกรรมลดค่าไฟฟ้า เพิ่มประสิทธิภาพการใช้พลังงาน และควบคุมต้นทุนในระยะยาว เหมาะสำหรับโรงงานทุกขนาด

Energy Management เป็นหัวใจสำคัญของการเพิ่มประสิทธิภาพระบบลมอัด (Compressed Air System) ในภาคอุตสาหกรรม เนื่องจากลมอัดเป็นหนึ่งในระบบที่ใช้พลังงานสูงที่สุดในโรงงาน การวัดค่าและการตรวจสอบการใช้งานพลังงานอย่างแม่นยำจึงมีบทบาทสำคัญในการลดการใช้พลังงานและต้นทุนการดำเนินงาน

การวัดปริมาณการใช้ลมอัด (Compressed Air Consumption Measurement)

เครื่องวัดปริมาณการใช้ลมอัดช่วยให้สามารถวัดการใช้งานลมได้อย่างแม่นยำ และเป็นพื้นฐานสำคัญในการวางแผนปรับปรุงประสิทธิภาพพลังงาน เครื่องวัดลมอัดรุ่นใหม่รองรับระบบสื่อสารดิจิทัล สามารถเชื่อมต่อเข้ากับระบบควบคุมและระบบบริหารจัดการพลังงาน (Energy Management System: EMS) ได้โดยตรง ช่วยให้สามารถติดตามข้อมูลแบบเรียลไทม์ ตรวจจับความผิดปกติ และตอบสนองต่อการใช้พลังงานที่เกินค่ามาตรฐานได้อย่างรวดเร็ว

การตรวจสอบคุณภาพลมอัด (Compressed Air Quality Monitoring)

คุณภาพลมอัดมีผลโดยตรงต่อความน่าเชื่อถือของกระบวนการผลิตและคุณภาพของสินค้า เซนเซอร์และเครื่องตรวจวัดคุณภาพลมอัดทำหน้าที่ตรวจสอบค่าความชื้น ปริมาณฝุ่นละออง และปริมาณน้ำมันในลมอัดอย่างต่อเนื่อง การทราบค่าที่แม่นยำช่วยให้มั่นใจว่าลมอัดเป็นไปตามมาตรฐานที่กำหนด และลดความเสี่ยงจากการปนเปื้อน ระบบตรวจวัดคุณภาพลมอัดสมัยใหม่สามารถตรวจสอบหลายพารามิเตอร์พร้อมกัน เพื่อให้เห็นภาพรวมของคุณภาพลมอัดอย่างครบถ้วน

การตรวจจับการรั่วไหลของลมอัด (Leak Detection)

การรั่วไหลของลมอัดเป็นสาเหตุหลักของการสูญเสียพลังงานในระบบ เครื่องตรวจจับการรั่วไหลช่วยระบุตำแหน่งของจุดรั่วได้อย่างรวดเร็ว ทำให้สามารถแก้ไขปัญหาได้ทันท่วงทีและลดการสูญเสียพลังงาน นอกจากนี้ กล้องถ่ายภาพความร้อน (Thermographic Camera) เช่น UltraCam ยังสามารถตรวจจับการรั่วของลมอัดในเชิงภาพได้ ช่วยให้การประเมินปัญหามีความแม่นยำและรวดเร็วยิ่งขึ้น เหมาะสำหรับงานบำรุงรักษาเชิงป้องกัน (Predictive Maintenance)

การวัดจุดน้ำค้าง (Dew Point Measurement)

การวัดจุดน้ำค้างเป็นปัจจัยสำคัญในการควบคุมคุณภาพลมอัด เซนเซอร์วัดจุดน้ำค้างจะทำการตรวจสอบค่าความชื้นและอุณหภูมิอย่างต่อเนื่อง เพื่อป้องกันการเกิดการควบแน่นภายในระบบ ซึ่งอาจก่อให้เกิดการกัดกร่อน ความเสียหายต่ออุปกรณ์ และปัญหาในกระบวนการผลิต

ระบบ Energy Management สำหรับลมอัดแบบครบวงจร

เมื่อรวมเครื่องวัดลมอัด ระบบตรวจสอบคุณภาพลมอัด อุปกรณ์ตรวจจับการรั่ว กล้องถ่ายภาพความร้อน และเซนเซอร์วัดจุดน้ำค้างเข้าด้วยกัน จะเกิดเป็นโซลูชัน Energy Management ที่ช่วยเพิ่มประสิทธิภาพ ความเสถียร และความยั่งยืนของระบบลมอัดในโรงงานอุตสาหกรรมได้อย่างมีประสิทธิผล

บทความถัดไปจะนำเสนอกรณีศึกษา ตัวอย่างการใช้งานจริง และแนวทางปฏิบัติที่ดีที่สุด เพื่อช่วยให้เห็นภาพการนำระบบ Energy Management ไปใช้กับระบบลมอัดได้อย่างเป็นรูปธรรม

0 comments
0 FacebookTwitterPinterestEmail
การวัดจุดน้ำค้างในระบบลมอัด เพื่อควบคุมคุณภาพอากาศในโรงงานอุตสาหกรรม

การวัดจุดน้ำค้างในระบบลมอัด (Dew Point Measurement)

การวัดจุดน้ำค้างในระบบลมอัด เพื่อควบคุมคุณภาพอากาศในโรงงานอุตสาหกรรม
Dew point measurement ช่วยควบคุมความชื้นในระบบลมอัด ป้องกันการเกิดน้ำควบแน่น การกัดกร่อน และรักษาคุณภาพกระบวนการผลิตในโรงงานอุตสาหกรรม

การวัดจุดน้ำค้าง (Dew Point Measurement) ในระบบลมอัดเป็นปัจจัยสำคัญที่ช่วยควบคุมคุณภาพและประสิทธิภาพของระบบลมอัดในภาคอุตสาหกรรม โดยค่า Dew Point Temperature คืออุณหภูมิที่อากาศมีความอิ่มตัวและเริ่มเกิดการควบแน่นของไอน้ำ

หากไม่มีการควบคุมค่าจุดน้ำค้างอย่างเหมาะสม อาจทำให้เกิดการควบแน่นของน้ำในระบบลมอัด ซึ่งนำไปสู่ปัญหาต่าง ๆ เช่น การกัดกร่อนของท่อและอุปกรณ์ ความเสียหายในกระบวนการผลิต รวมถึงการลดคุณภาพของผลิตภัณฑ์


ความสำคัญของการตรวจวัดจุดน้ำค้างในระบบลมอัด

การเฝ้าติดตามค่า Dew Point อย่างต่อเนื่องช่วยป้องกันปัญหาความชื้นสะสมในระบบลมอัด และช่วยให้โรงงานสามารถรักษามาตรฐานคุณภาพของกระบวนการผลิตได้อย่างมีเสถียรภาพ

เมื่อทราบค่าจุดน้ำค้างที่แม่นยำ จะสามารถนำข้อมูลไปใช้ในการประเมินระดับความชื้นสัมพัทธ์ (Relative Humidity) และคาดการณ์ความเสี่ยงที่อาจเกิดขึ้นกับระบบลมอัดได้ล่วงหน้า


เครื่องมือวัดจุดน้ำค้าง (Dew Point Transmitter / Meter)

อุปกรณ์หลักที่ใช้สำหรับงานนี้คือ Dew Point Transmitter หรือ Dew Point Meter ซึ่งทำหน้าที่ตรวจวัดอุณหภูมิและความชื้นในระบบลมอัดแบบต่อเนื่อง

ความแม่นยำของเครื่องวัดจุดน้ำค้างช่วยให้ผู้ใช้งานสามารถ

  • ตรวจสอบคุณภาพลมอัดได้ตลอดเวลา
  • ป้องกันการเกิดน้ำควบแน่นในท่อและอุปกรณ์
  • ลดความเสี่ยงต่อการหยุดชะงักของกระบวนการผลิต

การใช้งานการวัดจุดน้ำค้างในอุตสาหกรรมที่ต้องการลมแห้ง

การใช้งาน ระบบวัดจุดน้ำค้าง มีความสำคัญอย่างยิ่งในอุตสาหกรรมที่ต้องการลมอัดที่แห้งและปราศจากความชื้น เช่น

  • โรงงานพ่นสี (Paint Shop)
  • อุตสาหกรรมยาและเวชภัณฑ์
  • อุตสาหกรรมอาหารและเครื่องดื่ม

ในอุตสาหกรรมเหล่านี้ ความชื้นเพียงเล็กน้อยในระบบลมอัดอาจส่งผลกระทบต่อคุณภาพสินค้าและความปลอดภัยของกระบวนการผลิต การใช้เครื่องวัดจุดน้ำค้างที่มีความแม่นยำจึงช่วยรักษามาตรฐานการผลิตได้อย่างมั่นใจ


ตัวอย่างการประยุกต์ใช้งานระบบวัดจุดน้ำค้าง

ปัจจุบัน ระบบวัดจุดน้ำค้างในลมอัด ถูกนำไปใช้งานในหลากหลายอุตสาหกรรม เพื่อช่วยควบคุมคุณภาพลมอัดและเพิ่มประสิทธิภาพของระบบ

ในหมวดหมู่นี้ เราได้รวบรวม ตัวอย่างการใช้งานจริงของระบบวัดจุดน้ำค้าง ที่ช่วยให้การควบคุมความชื้นในระบบลมอัดเป็นไปอย่างง่ายดาย และตอบโจทย์ความต้องการของภาคอุตสาหกรรมได้อย่างมีประสิทธิภาพ

0 comments
0 FacebookTwitterPinterestEmail
Older Posts
