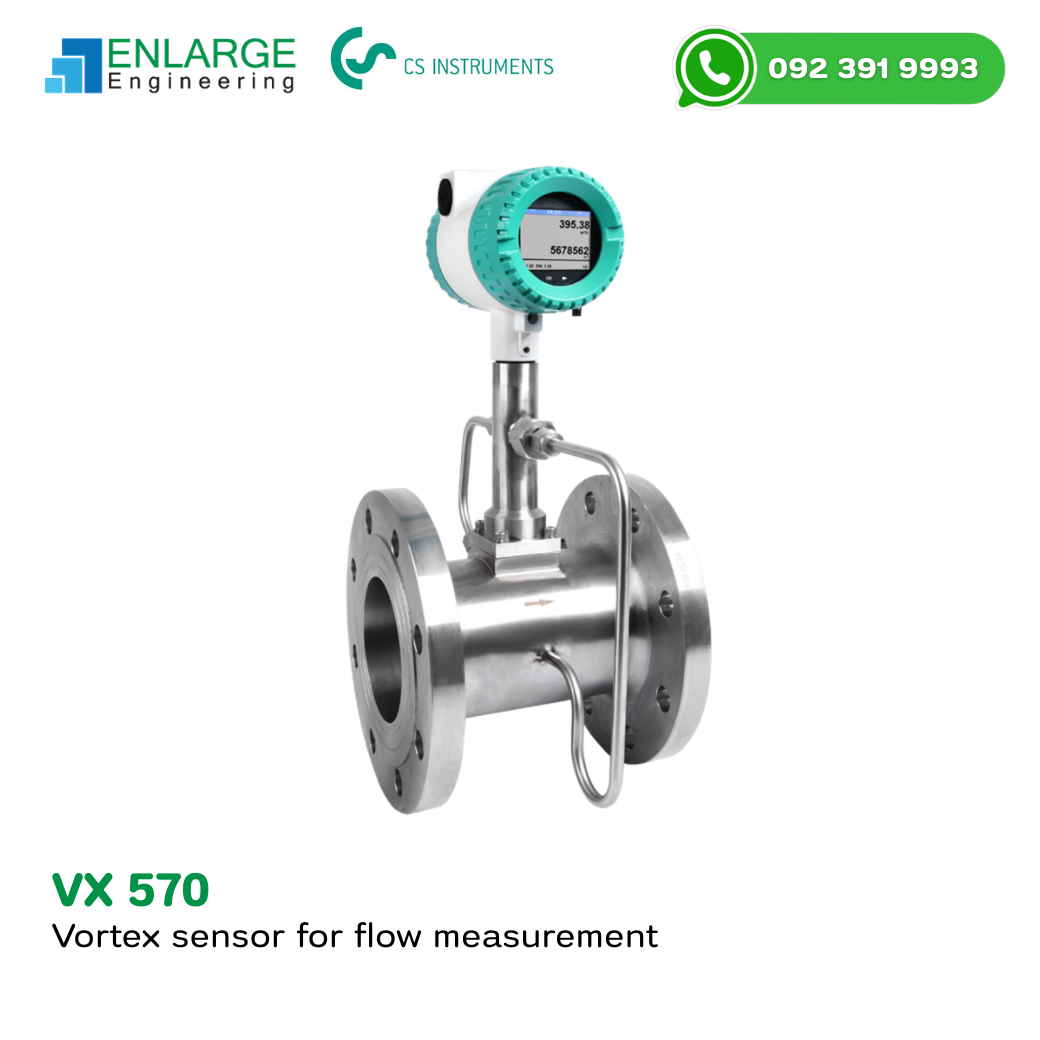

VX 570 Vortex Flow Sensor สำหรับ Steam, Gas และ Liquid | CS Instruments
VX 570 Vortex Flow Sensor จาก CS Instruments เป็นเครื่องวัดอัตราการไหลแบบ Vortex สำหรับ Steam, Gas และ Liquid ในระบบอุตสาหกรรม
ออกแบบมาเพื่อการวัดที่แม่นยำในสภาพแวดล้อมที่มี อุณหภูมิและแรงดันสูง
เซนเซอร์ VX 570 สามารถวัด Operating Volume Flow, Standard Volume Flow และ Mass Flow โดยมีระบบวัดแรงดันและอุณหภูมิในตัวเพื่อคำนวณค่าการไหลมาตรฐาน
เหมาะสำหรับระบบไอน้ำ ระบบก๊าซอุตสาหกรรม และระบบของเหลวในโรงงาน รวมถึงระบบ Energy Monitoring และ Process Control
คุณสมบัติเด่น (Key Features)
- วัดการไหลของ Steam, Gas และ Liquid ได้ในเครื่องเดียว
- รองรับการวัด Standard Volume Flow และ Mass Flow
- มี Pressure และ Temperature Compensation ในตัว
- รองรับอุณหภูมิสูงถึง 350°C
- รองรับแรงดันสูงถึง 63 bar
- ไม่มีชิ้นส่วนเคลื่อนไหว (Low Maintenance)
- โครงสร้าง Stainless Steel ทนการกัดกร่อน
- ไม่ไวต่อการสั่นสะเทือนจากเครื่องจักร
หลักการทำงาน (Working Principle)

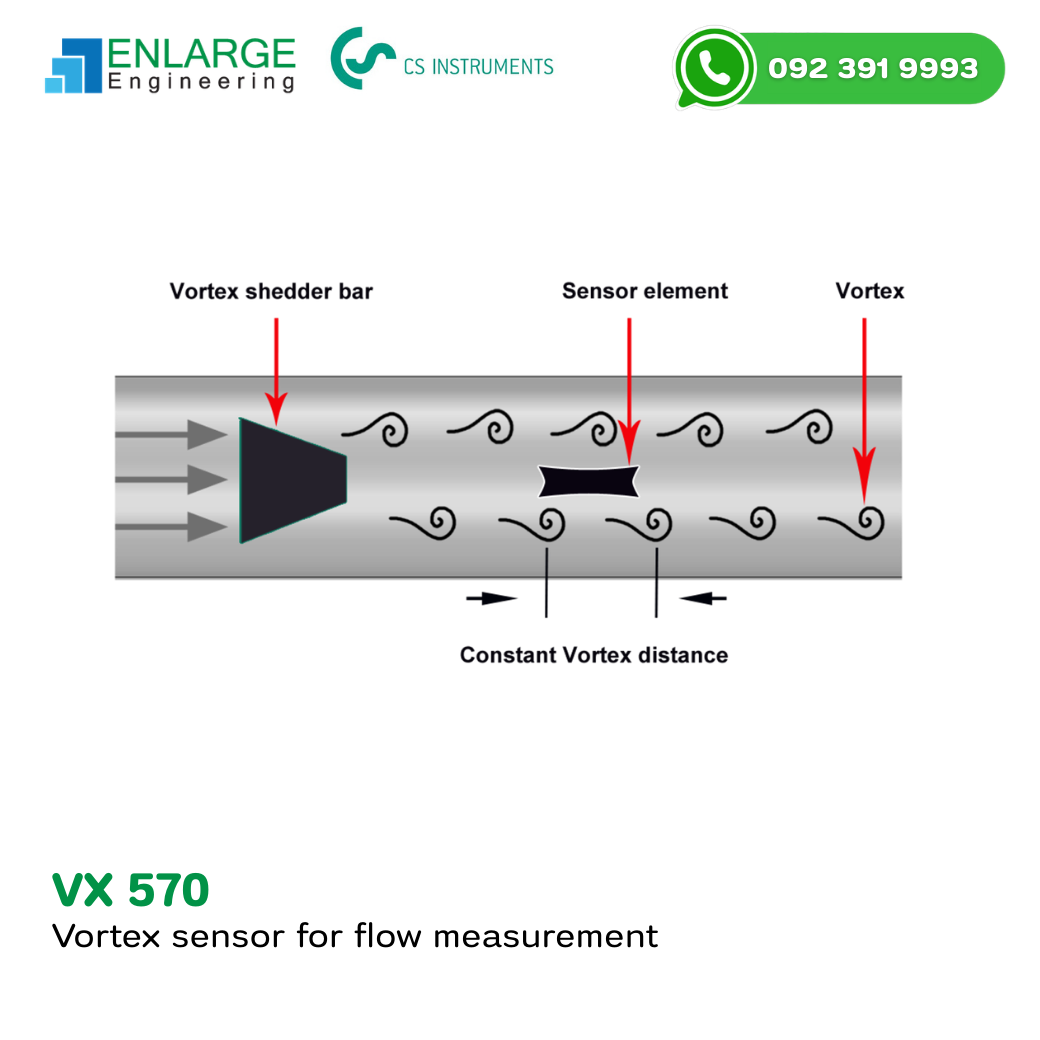

VX 570 ใช้หลักการวัดแบบ Vortex Shedding เมื่อของไหลผ่านตัวกีดขวางในท่อจะเกิดกระแสหมุน (Vortex) ความถี่ของ vortex ที่เกิดขึ้นจะสัมพันธ์กับความเร็วของการไหล เซนเซอร์จะตรวจจับความถี่ของ vortex และแปลงเป็นค่า Flow Rate เพื่อคำนวณปริมาณการไหลของของไหลในระบบ
ตารางสเปคทางเทคนิค (Technical Specifications)
| Parameter | Specification |
|---|---|
| Measurement Principle | Vortex Flow Measurement |
| Measured Media | Steam / Gas / Liquid |
| Flow Velocity | 2 – 60 m/s |
| Accuracy | ±1% of measured value |
| Pressure Range | Up to 63 bar |
| Temperature Range | -40°C to 350°C |
| Protection Class | IP67 |
| Pipe Size | DN15 – DN300 |
| Analog Output | 4–20 mA |
| Digital Communication | Modbus RTU (RS485) |
| Optional Communication | Modbus TCP / Ethernet / PoE |
| Display | Integrated display |
ตารางเปรียบเทียบรุ่นที่เกี่ยวข้อง
| Model | Technology | Application |
|---|---|---|
| VX 570 | Vortex Flow Sensor | Steam / Gas / Liquid |
| VU 570 | Ultrasonic Flow Sensor | Technical gases |
| VA 500 | Thermal Mass Flow Sensor | Compressed Air |
| VA 520 | Inline Thermal Flow Meter | Compressed Air Monitoring |
การใช้งานในอุตสาหกรรม (Applications)
- ระบบ Steam ในโรงงาน
- โรงงานปิโตรเคมี
- โรงงานอาหารและเครื่องดื่ม
- อุตสาหกรรมพลังงาน
- ระบบ Process Control
- ระบบ Energy Monitoring
ข้อดีเมื่อเลือกใช้ VX 570
- วัดได้ทั้ง Steam, Gas และ Liquid
- รองรับอุณหภูมิและแรงดันสูง
- เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมหนัก
- ลดค่า Maintenance เนื่องจากไม่มีชิ้นส่วนเคลื่อนไหว
- รองรับระบบ Industry 4.0
คำถามที่พบบ่อย
ใช้วัดอัตราการไหลของ Steam, Gas และ Liquid ในระบบอุตสาหกรรม
สามารถใช้วัดทั้ง Saturated Steam และ Superheated Steam
รองรับอุณหภูมิได้สูงถึง 350°C
