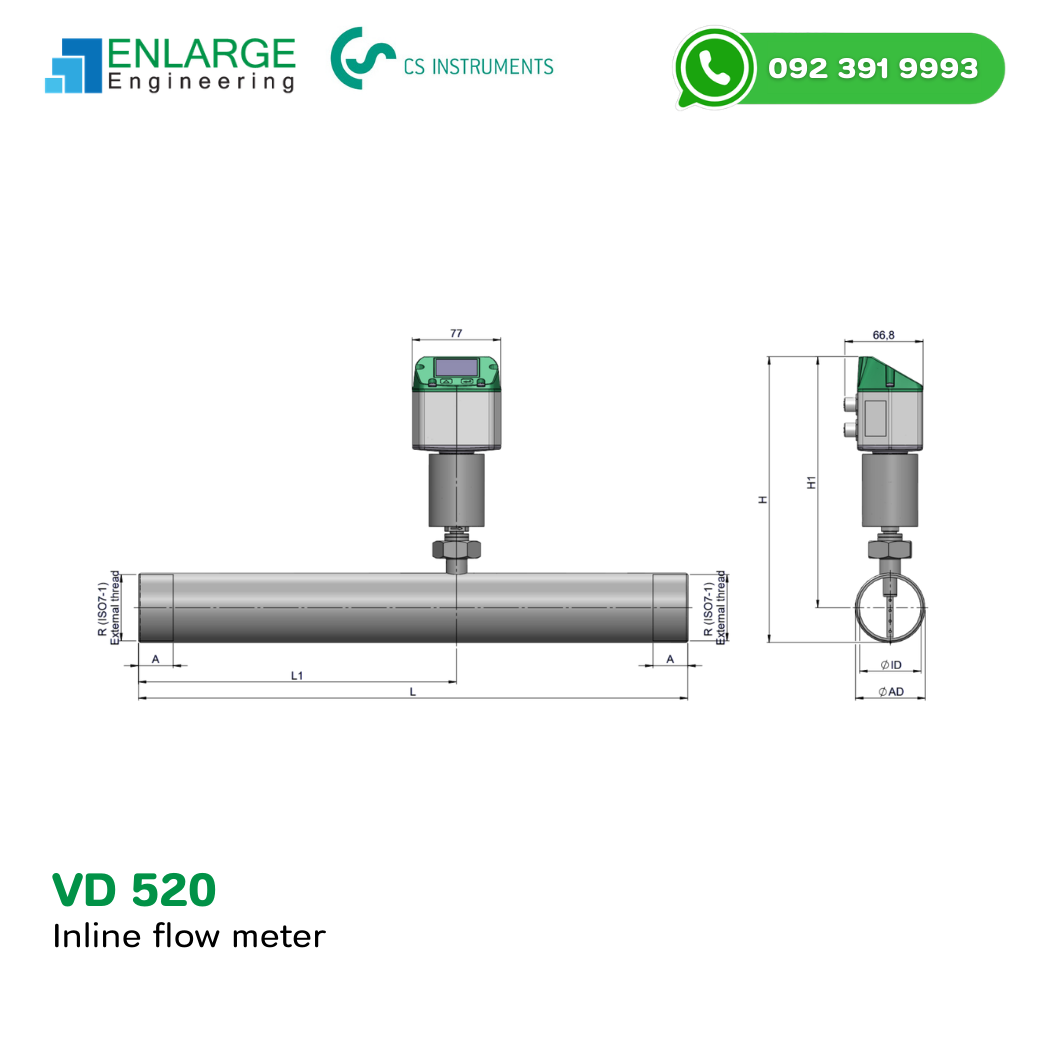

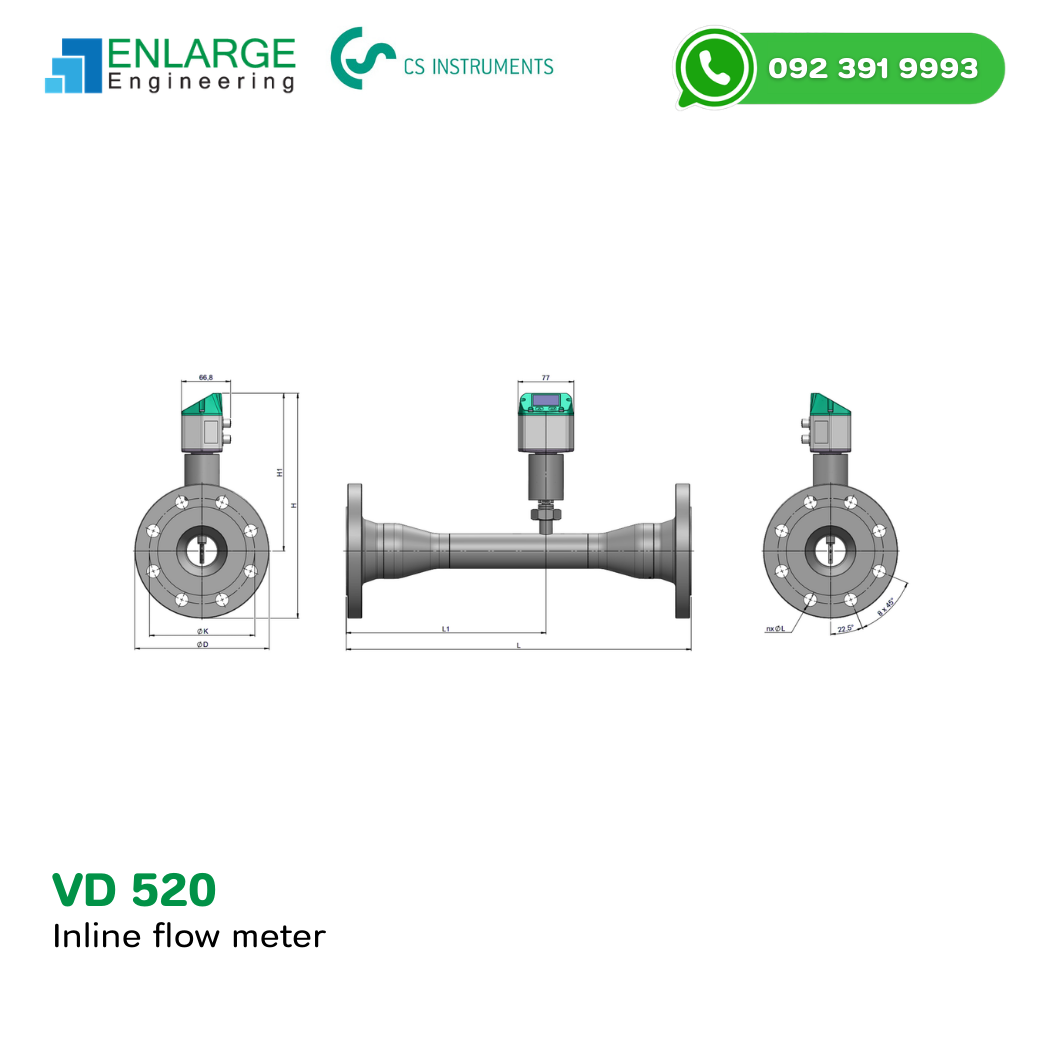

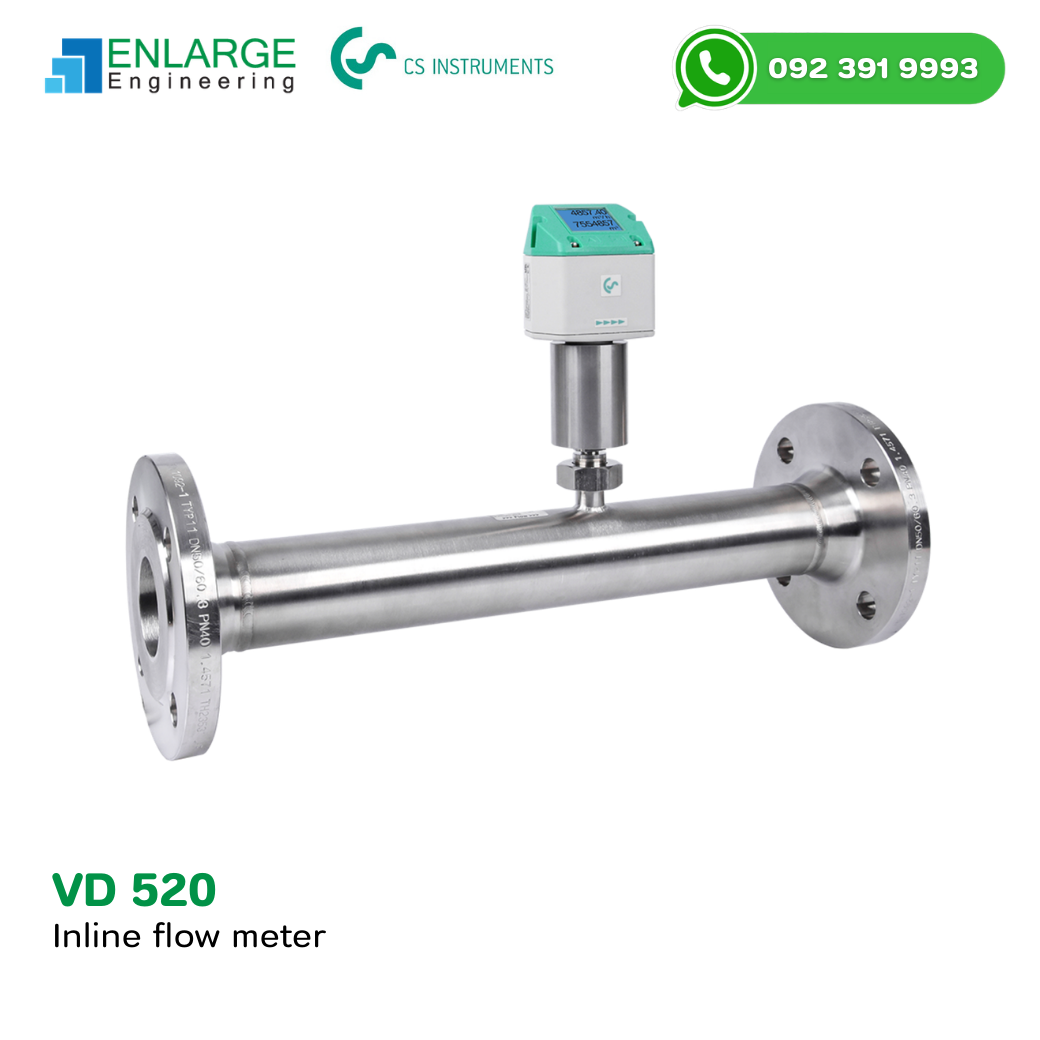

VD 520 Inline flow meter – สำหรับลมอัดและก๊าซอุตสาหกรรม
CS Instruments VD 520 เป็น Inline Differential Pressure Flow Sensor ที่พร้อมใช้งานในรูปแบบ compact ออกแบบมาเพื่อลดความยุ่งยากในการติดตั้ง โดยไม่ต้องใช้ volume corrector แยก สามารถวัดค่าต่าง ๆ สำคัญของระบบได้ทั้ง:
- Flow rate (อัตราการไหล)
- Total consumption (ปริมาณสะสม)
- Temperature (อุณหภูมิ)
- Pressure (แรงดัน)
VD 520 Inline flow meter เหมาะสำหรับระบบที่ต้องการความแม่นยำสูงในอัตราการไหลของลมอัดหรือก๊าซ โดยเฉพาะในกรณีที่ flow ต่ำกว่า 2 m/s
⭐️ คุณสมบัติเด่น (Key Features)
- ✔ Compact & Ready-to-use Design – ติดตั้งง่าย ไม่ต้อง volume corrector
- ✔ Flow + Total Consumption + Temp + Pressure ในตัวเดียว
- ✔ Differential Pressure Sensor แบบความไวสูง – แม่นยำแม้ flow < 2 m/s
- ✔ ช่วงการวัดกว้าง – รองรับ flow ได้ตั้งแต่ระดับต่ำจนสูง
- ✔ Robust ความทนทานสูง ไม่มีชิ้นส่วนเคลื่อนไหว
- ✔ หัวเซนเซอร์ถอดออกได้เพื่อการ Calibration
- ✔ เหมาะสำหรับ wet compressed air, technical gases, mixed gases เช่น Natural Gas / H₂ / LPG / CO₂
🔧 หลักการทำงาน (Working Principle)

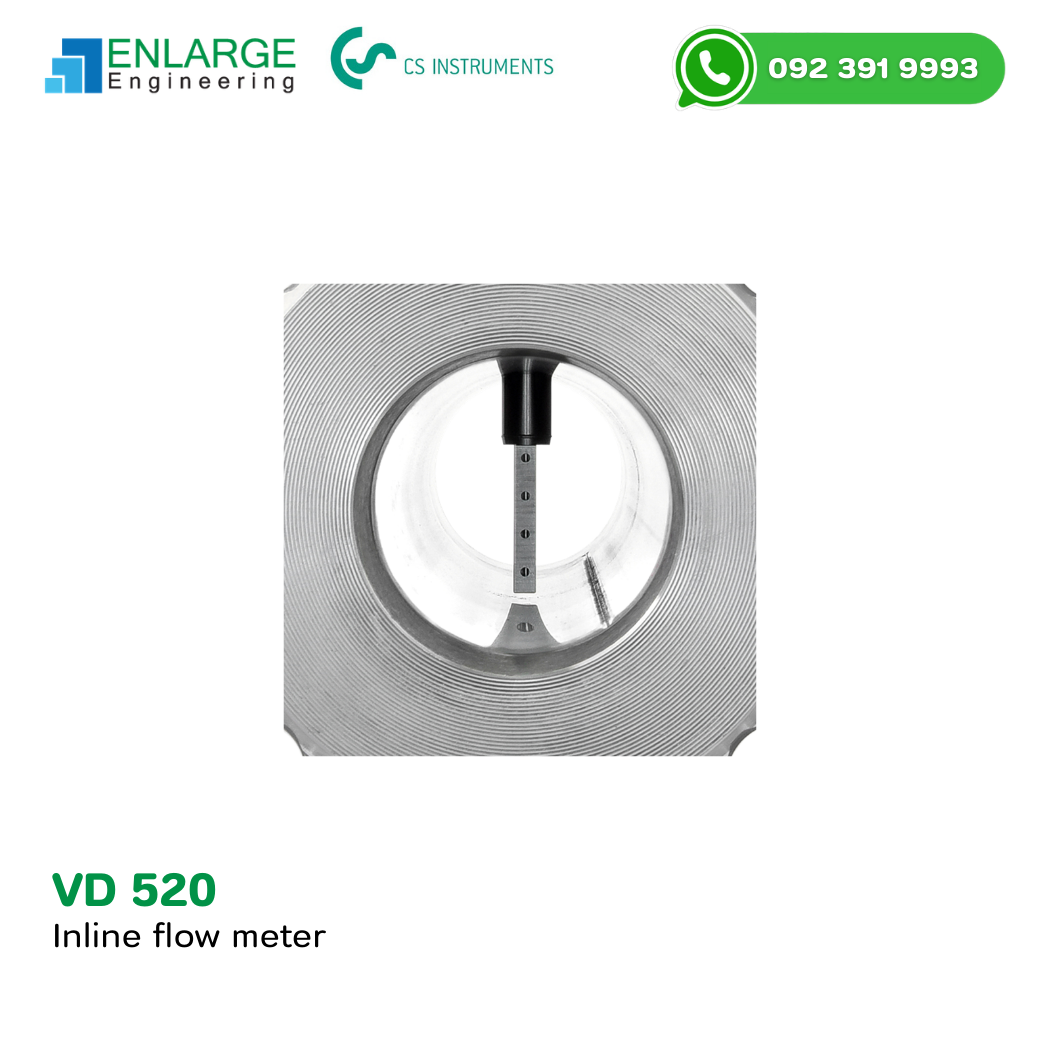

VD 520 Inline flow meter ใช้หลักการ Differential Pressure Measurement (วัดแรงดันต่าง) ผ่านท่อ PITOT ที่มีความไวสูง โดยค่าความต่างของแรงดันที่เซนเซอร์ตรวจวัดจะสัมพันธ์กับความเร็วของแก๊ส → คำนวณเป็นค่า Flow rate ได้อย่างแม่นยำ แม้ในช่วง flow ต่ำกว่า 2 m/s ซึ่งเหมาะกับระบบลมอัดและก๊าซอุตสาหกรรมหลายกรณี
การติดตั้งเซนเซอร์เจาะเป็น Inline ในท่อ ช่วยให้ข้อมูลครบทั้งการไหล, ปริมาตรสะสม, อุณหภูมิ และแรงดัน ผ่านการชดเชยค่าต่าง ๆ อัตโนมัติภายในตัวอุปกรณ์
⚙️ ตารางสเปคทางเทคนิค (Technical Specifications)
| รายการ | รายละเอียด |
|---|---|
| ชื่อสินค้า | VD 520 – Inline Differential Pressure Flow Sensor |
| หลักการวัด | Differential pressure / dynamic pressure |
| ช่วงการวัด Flow | 2 … 224 m/s / 600 m/s (compressed air) |
| ความแม่นยำ | ±1.5 % ของค่าที่อ่านได้ |
| Output | RS 485 (Modbus-RTU), 4…20 mA, Pulse (standard); Ethernet / M-Bus (option) |
| Temp. Media | -30 … +80 °C (gases) |
| Operating Pressure | -1 … +30 bar (g) |
| Power | 18 … 36 VDC, 5 W |
| Housing Protection | Industrial deployment |
📊 ตารางเปรียบเทียบรุ่นที่เกี่ยวข้อง
| รุ่น | เหมาะกับ | ความโดดเด่น |
|---|---|---|
| VD 520 | Wet compressed air & gases | Differential pressure measurement, compact design |
| VD 500 | Wet compressed air | Optimized specifically downstream of compressor |
| VD 550 | Wet compressed air & gases | Higher robust range & extended measurement span |
📌 การใช้งานในอุตสาหกรรม (Application)
-
ระบบ ลมอัดเปียก (Wet compressed air)
-
Technical Gases เช่น Nitrogen, CO₂, LPG
-
Mixed Gas Systems เช่น Natural Gas / H₂
-
ระบบตรวจสอบ Flow / Consumption สำหรับ Compressor Rooms
-
Audit การใช้งานลมอัดและลดการใช้พลังงาน
-
การเชื่อมต่อ SCADA / PLC สำหรับ Data Monitoring
⭐ ข้อดีเมื่อเลือก VD 520
✔ ลดเวลาและความยุ่งยากในการติดตั้ง Inline Flow Meter
✔ ให้ค่าการไหลและ consumption แบบ Real-time
✔ ใช้งานร่วมกับระบบควบคุมผ่าน RS 485 (Modbus) ได้ง่าย
✔ ตัวเซนเซอร์ถอดเพื่อ calibration ได้
✔ เหมาะกับหลายชนิดก๊าซและลมอัดที่มีความชื้น
🔗 Internal Links (enlarge.co.th)
-
Product Category (Flow): https://www.enlarge.co.th/product-category/flow-meter/
-
Blog Category (Compressed Air):
-
Blog – วิธีวัดอัตราการไหล:
📥 ดาวน์โหลด Datasheet
❓ FAQ (Structured Content)
Q: VD 520 Inline flow meter วัดอะไรได้บ้าง?
A: วัดอัตราการไหล (flow), ปริมาณสะสม (total consumption), อุณหภูมิ, และแรงดันได้ในตัวอุปกรณ์
Q: เหมาะกับสภาพลมแบบไหน?
A: เหมาะสำหรับลมอัดเปียก (wet compressed air) และ technical gases ต่างๆ
Q: ต้องใช้ Volume Corrector แยกหรือไม่?
A: ไม่จำเป็น เพราะตัว VD 520 ออกแบบให้พร้อมใช้งาน Inline ได้ทันที
