VA 520 Flow Meter แม่นยำสูง | Inline Sensor สำหรับลมอัดและก๊าซ
VA 520 Flow Meter คือเครื่องวัดอัตราการไหลแบบ Thermal Mass Flow Meter สำหรับวัดลมอัด (Compressed Air) และก๊าซอุตสาหกรรม เช่น Nitrogen, Oxygen, Argon และ Helium โดยสามารถวัดค่า Mass Flow และแสดงค่า Standard Flow ได้อย่างแม่นยำ เหมาะสำหรับระบบ Energy Monitoring และการตรวจสอบการใช้พลังงานในโรงงาน
VA 520 Flow Meter คืออะไร?

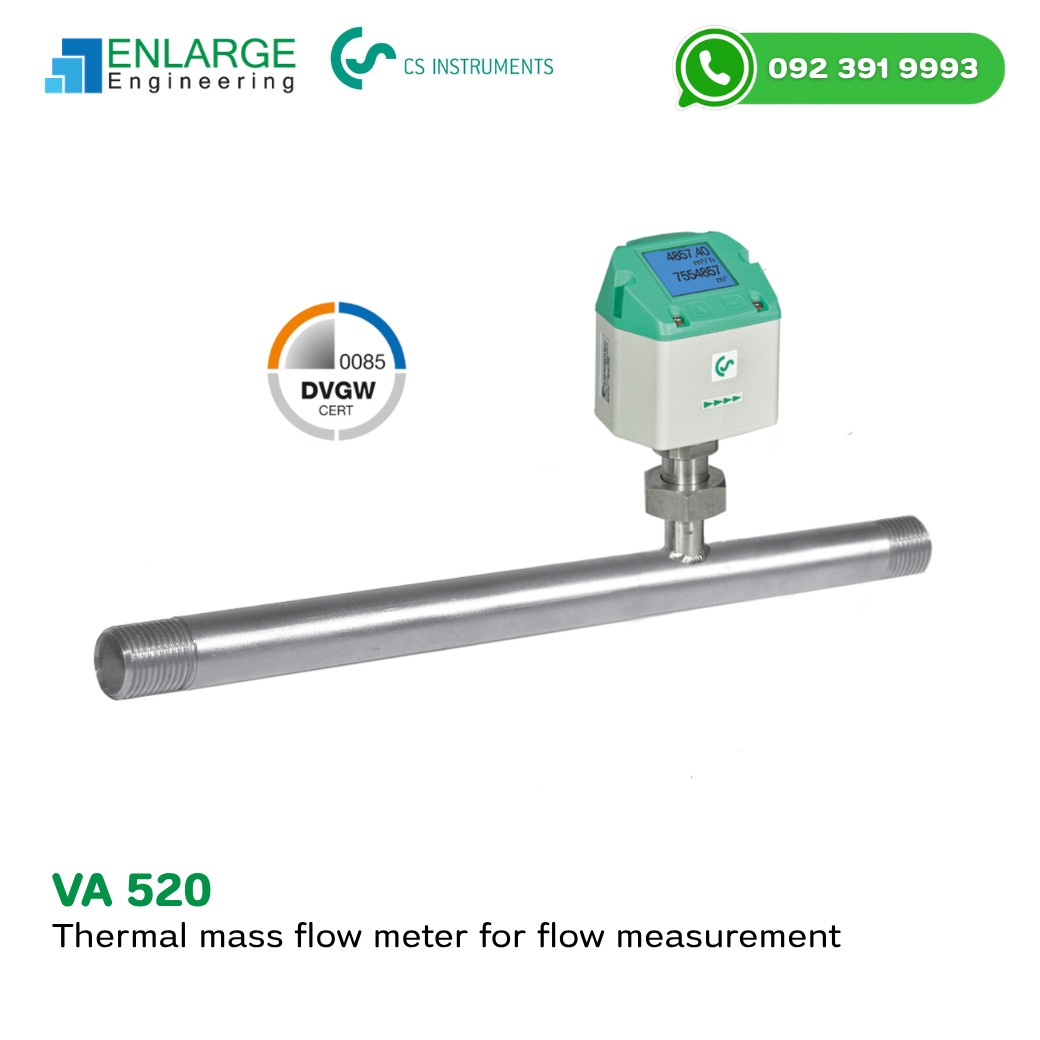

VA 520 เป็น Inline Flow Meter ที่ออกแบบสำหรับติดตั้งถาวรในระบบลมอัด เพื่อใช้วัดการใช้พลังงาน วิเคราะห์การรั่วไหล และใช้ในระบบ Billing ของโรงงาน เช่น การวัดการใช้ลมของแต่ละแผนก :contentReference[oaicite:1]{index=1}
🔹 คุณสมบัติเด่น (Key Features)
- วัด Mass Flow และ Standard Flow ได้ในเครื่องเดียว
- ความแม่นยำสูงทั้ง Flow ต่ำและสูง
- ชดเชยค่า Pressure และ Temperature ในตัว
- ไม่มี Moving Parts → ลด Maintenance
- Pressure Loss ต่ำมาก
- สามารถวัดแบบ 2 ทิศทาง (Bi-directional option)

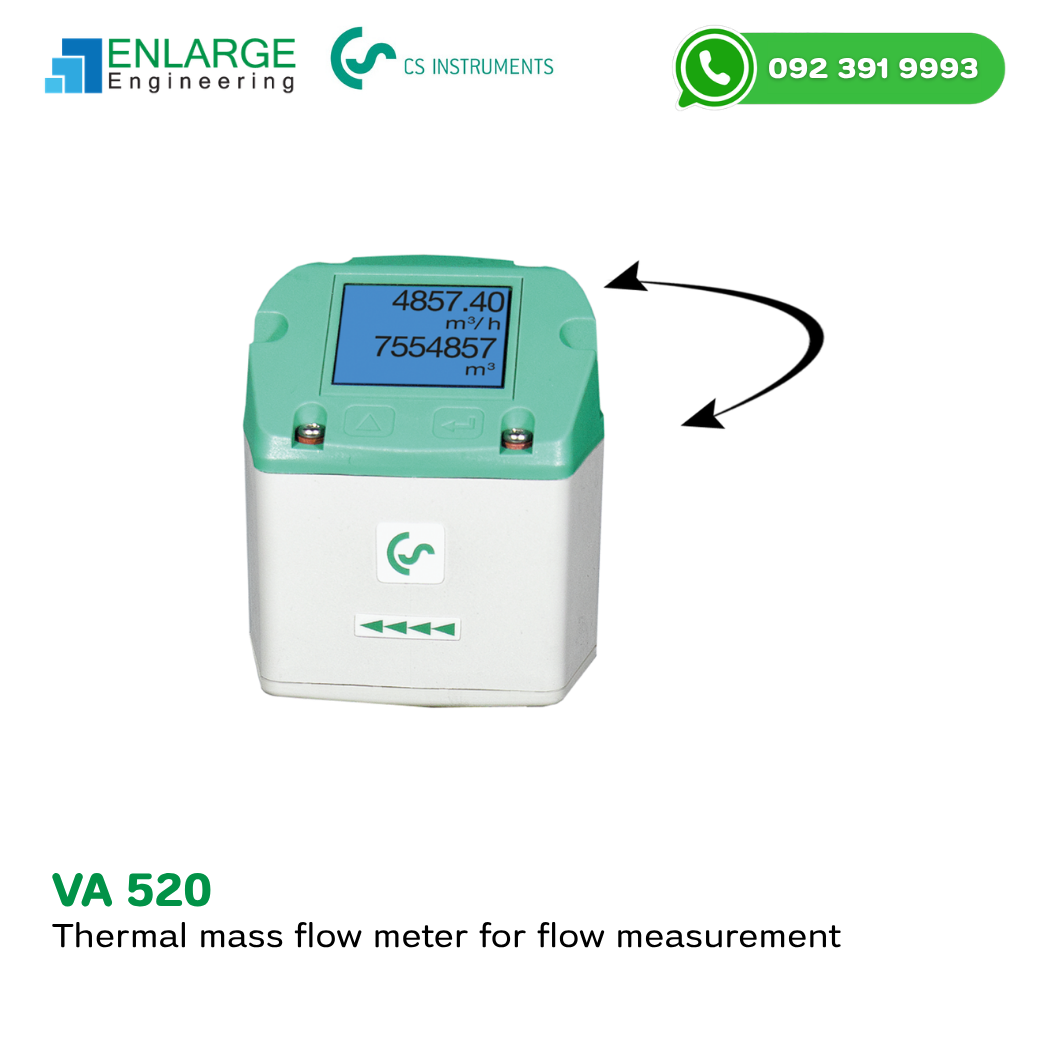

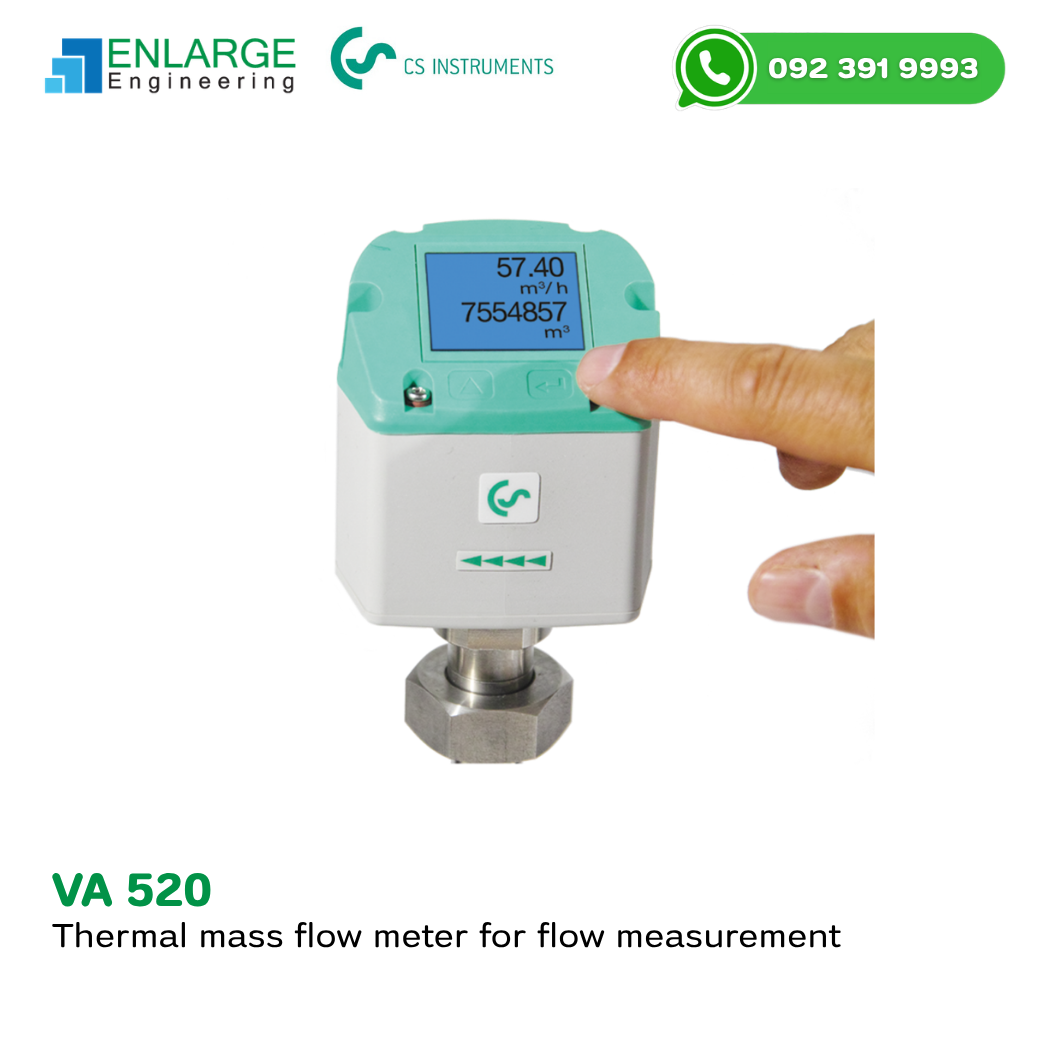

- มีหน้าจอ Display แสดงผล
- รองรับ Output: 4-20 mA, Pulse, Modbus RTU
ตัวเครื่องสามารถใช้กับก๊าซไม่กัดกร่อน เช่น Air, Nitrogen, Oxygen และ Argon ได้
⚙️ หลักการทำงาน (Working Principle)

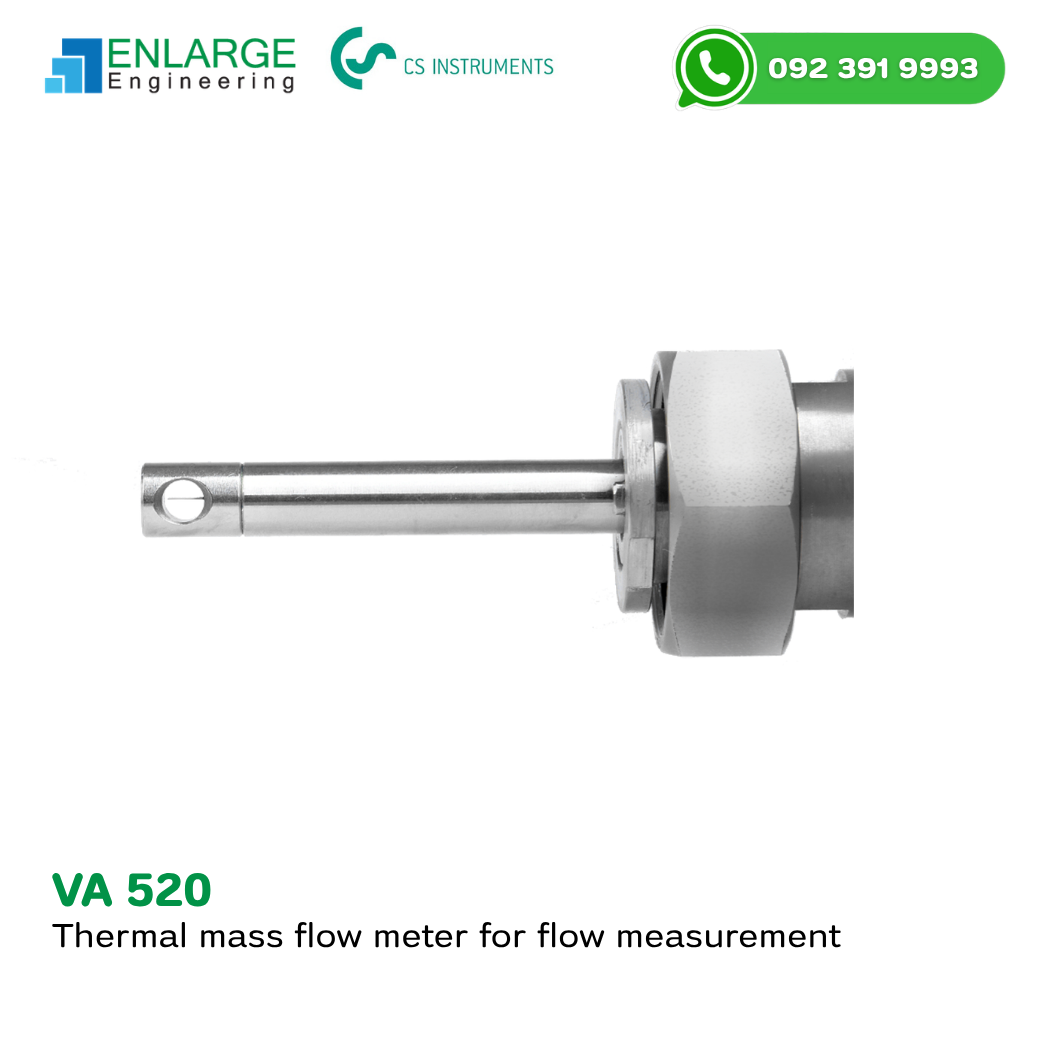

VA 520 ใช้หลักการ Thermal Mass Flow โดยวัดการถ่ายเทความร้อนของเซนเซอร์เมื่อมีก๊าซไหลผ่าน ซึ่งไม่ขึ้นกับแรงดันและอุณหภูมิของระบบ ทำให้ได้ค่าที่แม่นยำสูงและเสถียร
📊 ตารางสเปคทางเทคนิค (Technical Specifications)
| รายการ | รายละเอียด |
|---|---|
| หลักการวัด | Thermal Mass Flow |
| ความแม่นยำ | ±1.5% (option ±1%) |
| แรงดันใช้งาน | สูงสุด 40 bar |
| อุณหภูมิ | -30 ถึง 80°C |
| ช่วงความเร็ว | สูงสุด 224 Nm/s |

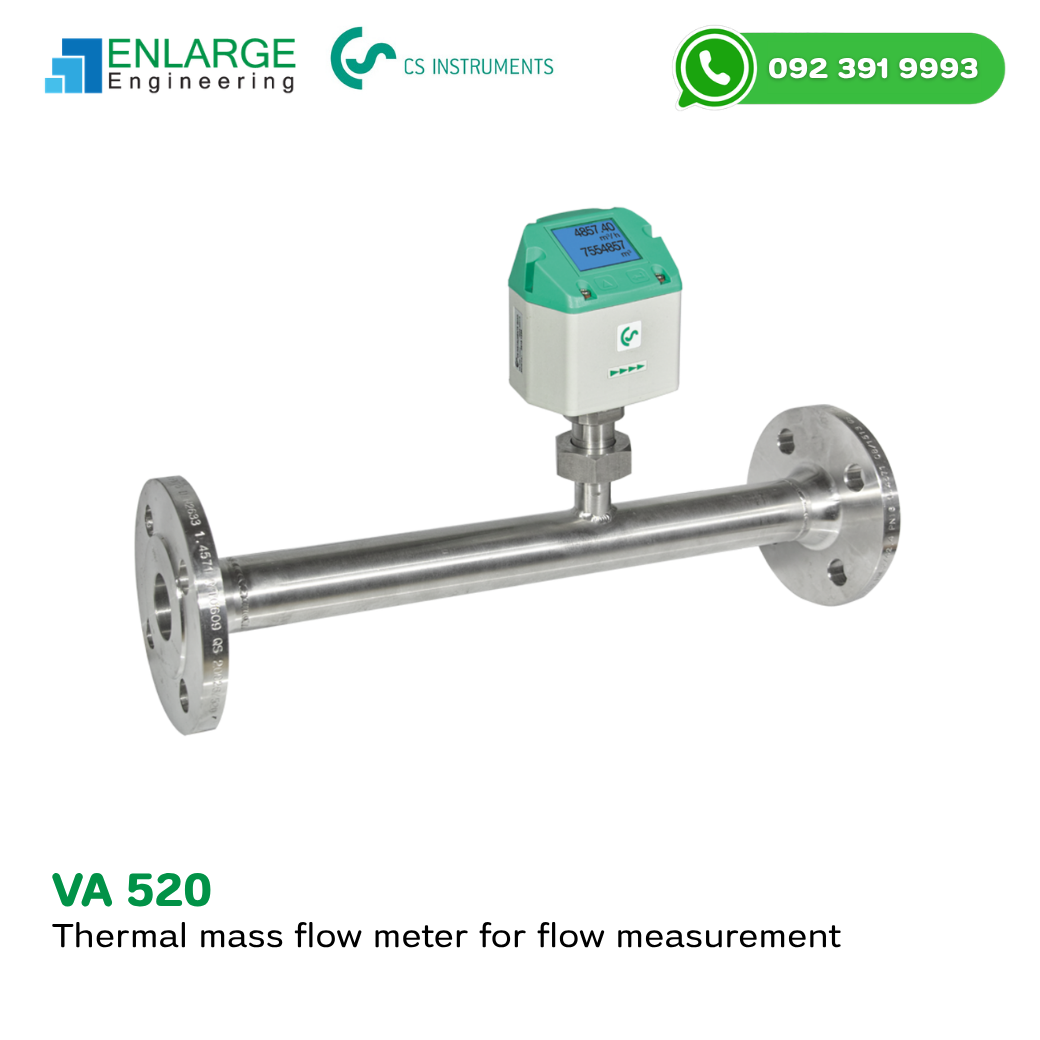

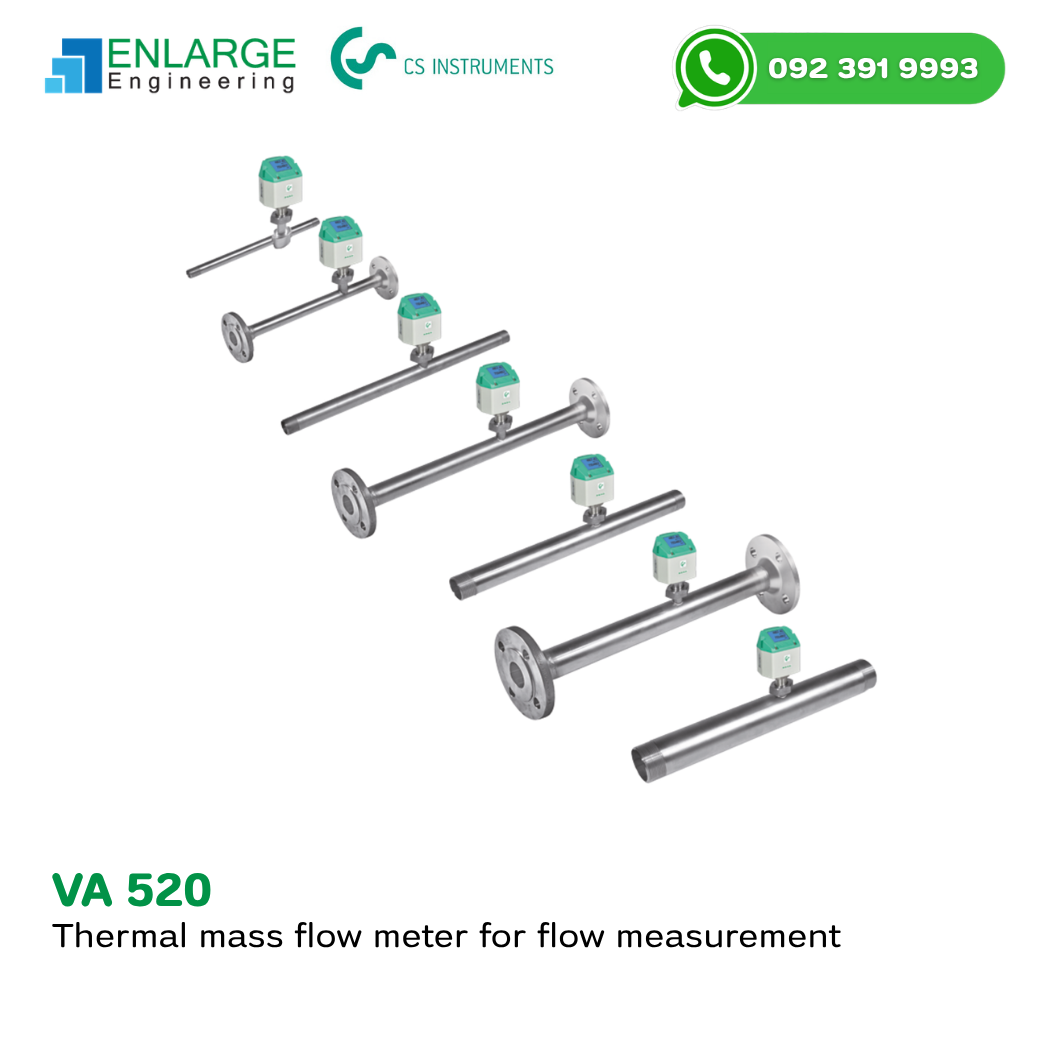

| ขนาดท่อ | DN 8 ถึง DN 80 |
| Output | 4-20 mA / Pulse / Modbus RTU / Ethernet (optional) |
| Protection | IP65 |
🔄 ตารางเปรียบเทียบรุ่น
| รุ่น | ประเภท | จุดเด่น |
|---|---|---|
| VA 520 | Inline Standard | เหมาะกับระบบทั่วไป |
| VA 521 | Inline Compact | ขนาดเล็ก ติดตั้งปลายไลน์ |
| VA 525 | Inline Advanced | มี Flow Straightener |
| VA 570 | Inline Section | แม่นยำสูงสุด |
| VA 550 | Insertion | เหมาะกับท่อใหญ่ |
🏭 การใช้งานในอุตสาหกรรม (Applications)
- ระบบลมอัดในโรงงาน
- Distribution Line
- วัดการใช้ลมรายแผนก (Department Monitoring)
- Energy Monitoring (ISO 50001)
- Leak Detection System
เหมาะสำหรับติดตั้งถาวรในระบบเพื่อตรวจสอบการใช้พลังงานและลดต้นทุน
✅ ข้อดีของ VA 520
- แม่นยำสูงในทุกช่วงการไหล
- ติดตั้งง่ายและใช้งานต่อเนื่อง
- Maintenance ต่ำ
- รองรับระบบ Monitoring และ Automation
- ช่วยลดต้นทุนพลังงานในโรงงาน
📥 ข้อมูล Datasheet : ติดต่อวิศวกร
🔗 Internal Links
คำถามที่พบบ่อย
เหมาะสำหรับติดตั้งในระบบลมอัดเพื่อวัดการใช้พลังงานและวิเคราะห์การรั่วไหล
รองรับลมอัดและก๊าซไม่กัดกร่อน เช่น Nitrogen, Oxygen และ Argon
สามารถทำได้ (optional Bi-directional)
