Solenoid valve คือวาล์วควบคุมการไหลที่ขับเคลื่อนด้วยสนามแม่เหล็กไฟฟ้า (Electromagnetic Actuation) ใช้เปิด–ปิดหรือเปลี่ยนทิศทางการไหลของของไหล (Fluid) ในระบบอุตสาหกรรม ไม่ว่าจะเป็นน้ำ ลม ไอน้ำ หรือสารเคมี
ในระบบ Industrial Automation และ Fluid Control System โซลินอยด์วาล์วทำหน้าที่เป็น “อุปกรณ์ตัดสินใจเชิงกล” ที่ตอบสนองต่อสัญญาณไฟฟ้าจาก PLC หรือ Controller เพื่อควบคุมกระบวนการอย่างแม่นยำ

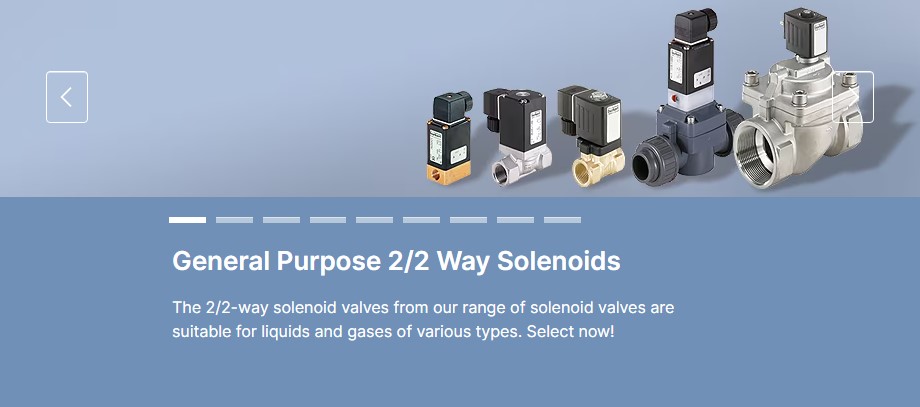

Bürkert เป็นผู้ผลิตวาล์วอุตสาหกรรมจากเยอรมนีที่มีความเชี่ยวชาญด้านโซลินอยด์วาล์วสำหรับงานที่ต้องการความเสถียร ความทนทาน และความแม่นยำสูง
Authorized Distributor | Technical Support Thailand | Phone : 092 391 9993 | Email : sales@enlarge.co.th | Line ID : @enlargeengineering
✔ ทีมวิศวกรให้คำปรึกษาฟรี | ✔ จัดส่งทั่วประเทศ | ✔ รองรับงานโรงงานและโครงการ
1️⃣ หลักการทำงานของ Solenoid Valve
Authorized Distributor | Technical Support Thailand | Phone : 092 391 9993 | Email : sales@enlarge.co.th | Line ID : @enlargeengineering
องค์ประกอบหลัก
- Coil (ขดลวดแม่เหล็กไฟฟ้า)
- Plunger / Armature
- Spring
- Orifice
- Valve Body
เมื่อจ่ายไฟ (เช่น 24V DC หรือ 220V AC) ไปยัง Coil จะเกิดสนามแม่เหล็กไฟฟ้า ดึง Plunger ให้เคลื่อนที่ เปิดหรือปิด Orifice ตามโครงสร้างของวาล์ว
เมื่อหยุดจ่ายไฟ Spring จะดัน Plunger กลับตำแหน่งเดิม
รูปแบบการทำงาน
- Normally Closed (NC) — ปกติปิด
- Normally Open (NO) — ปกติเปิด
อ่านเชิงลึก: (ลิงก์ไป Cluster Direct vs Pilot)
2️⃣ ประเภทของ Solenoid Valve ตามโครงสร้างพอร์ต
2.1 2/2 Way
- 2 Ports
- 2 Positions
- ใช้สำหรับเปิด/ปิดการไหลพื้นฐาน
เหมาะกับ: ระบบน้ำ ระบบลมทั่วไป
2.2 3/2 Way
- 3 Ports
- 2 Positions
- มีพอร์ตระบาย (Exhaust)
เหมาะกับ: ระบบ Pneumatic / กระบอกลมแบบ Single Acting
ตารางเปรียบเทียบ (สรุป)
| คุณสมบัติ | 2/2 Way | 3/2 Way |
|---|---|---|
| จำนวนพอร์ต | 2 | 3 |
| การควบคุม | เปิด/ปิด | เปิด/ปิด + ระบาย |
| งานหลัก | น้ำ/ลม | Pneumatic |
อ่านรายละเอียดเชิงลึก: (ลิงก์ไป Cluster 2/2 vs 3/2)
3️⃣ ประเภทตามหลักการทำงาน
3.1 Direct Acting
- ใช้แรงแม่เหล็กเปิดวาล์วโดยตรง
- ไม่ต้องมี Minimum Pressure
- เหมาะกับแรงดันต่ำ
3.2 Pilot Operated
- ใช้แรงดันของของไหลช่วยเปิด
- ต้องมีแรงดันขั้นต่ำ
- รองรับ Flow สูง
ตารางเปรียบเทียบ
| คุณสมบัติ | Direct | Pilot |
|---|---|---|
| ต้องมีแรงดันขั้นต่ำ | ไม่ | ใช่ |
| รองรับแรงดันสูง | จำกัด | สูง |
| Flow Rate | ต่ำ-กลาง | สูง |
อ่านรายละเอียดเชิงลึก: (ลิงก์ไป Cluster Direct vs Pilot)
4️⃣ การเลือก Solenoid Valve ให้เหมาะกับงาน (Decision Framework)
Step 1: วิเคราะห์ประเภทของไหล
- Water
- Compressed Air
- Steam
- Chemical
Step 2: วิเคราะห์แรงดัน (Working Pressure + Pressure Spike)
Step 3: วิเคราะห์อุณหภูมิ (Ambient + Media)
Steam อาจเกิน 120–180°C ต้องใช้ Seal เฉพาะ เช่น PTFE หรือ FKM
Step 4: เลือกวัสดุ
- Brass → น้ำ/ลมทั่วไป
- Stainless Steel → อาหาร/เคมี/ไอน้ำ
Step 5: เลือก Coil Voltage
- 24V DC → ระบบ PLC
- 220V AC → ระบบไฟฟ้าโรงงานทั่วไป
Step 6: เลือกระดับ IP Rating
- IP65 → Dust tight + Water jet
- IP67 → ทนน้ำแช่ชั่วคราว
อ่านรายละเอียดเชิงลึก : (วิธีเลือก Solenoid Valve ให้เหมาะกับงานอุตสาหกรรม)
5️⃣ Solenoid Valve สำหรับระบบไอน้ำ (Steam)
Steam มีความเสี่ยงสูงกว่าน้ำทั่วไป เพราะ:
- อุณหภูมิสูง
- แรงดันผันผวน
- การควบแน่น (Condensation)
ควรเลือก:
- Stainless Steel Body
- Seal ทนอุณหภูมิสูง
- รองรับ Steam ใน Datasheet
อ่านเชิงลึก : (Solenoid Valve สำหรับระบบไอน้ำ เลือกอย่างไรให้ปลอดภัยและทนทาน)
6️⃣ มาตรฐาน IP Rating ในงานอุตสาหกรรม
IP Rating (Ingress Protection) เป็นมาตรฐานป้องกันฝุ่นและน้ำของอุปกรณ์ไฟฟ้า
- IP65 → เหมาะกับโรงงานทั่วไป
- IP67 → เหมาะกับพื้นที่เสี่ยงน้ำขัง
อ่านเชิงลึก : (IP65 ใน Solenoid Valve คืออะไร และจำเป็นแค่ไหนในโรงงานอุตสาหกรรม)
7️⃣ การใช้งานในอุตสาหกรรม
Solenoid Valve ถูกใช้งานใน:
- ระบบควบคุมเครื่องจักร
- ระบบบำบัดน้ำ
- โรงงานอาหารและยา
- ระบบลมอัด
- ระบบไอน้ำ
8️⃣ การบำรุงรักษาและอายุการใช้งาน
ควรตรวจสอบ:
- ความสะอาด Orifice
- สภาพ Seal
- อุณหภูมิ Coil
- ความชื้นสะสม
การเลือกวาล์วถูกต้องตั้งแต่ต้น จะลด Maintenance Cost ได้อย่างมาก
9️⃣ รุ่นยอดนิยม
สำหรับงาน 2/2 Way Direct Acting
→ ดูรุ่น Burkert 6013
สำหรับงาน Pneumatic 3/2 Way
→ ดูรุ่น Burkert 6014
🔟 FAQ (ใส่ FAQ Schema)
Solenoid valve ต่างจาก pneumatic valve อย่างไร?
Solenoid valve ใช้ไฟฟ้าควบคุม ส่วน pneumatic valve ใช้แรงดันลมควบคุม
ควรเลือก 2/2 หรือ 3/2 way?
ขึ้นกับลักษณะการควบคุมว่าต้องการระบายลมหรือไม่
IP65 เพียงพอสำหรับโรงงานหรือไม่?
เพียงพอสำหรับโรงงานทั่วไปที่ไม่มีน้ำแช่ขัง
Direct กับ Pilot แบบไหนทนกว่า?
ขึ้นกับแรงดันระบบและการเลือกใช้งาน
